Szkolenie: Jak stworzyć pierwszy prosty projekt w ThermoPlan

Poniżej znajdziesz instrukcję krok po kroku, jak utworzyć swój pierwszy projekt w ThermoPlan. Po każdym kroku po każdym kroku zamieszczamy animację aby było łatwiej zrozumieć cały proces.

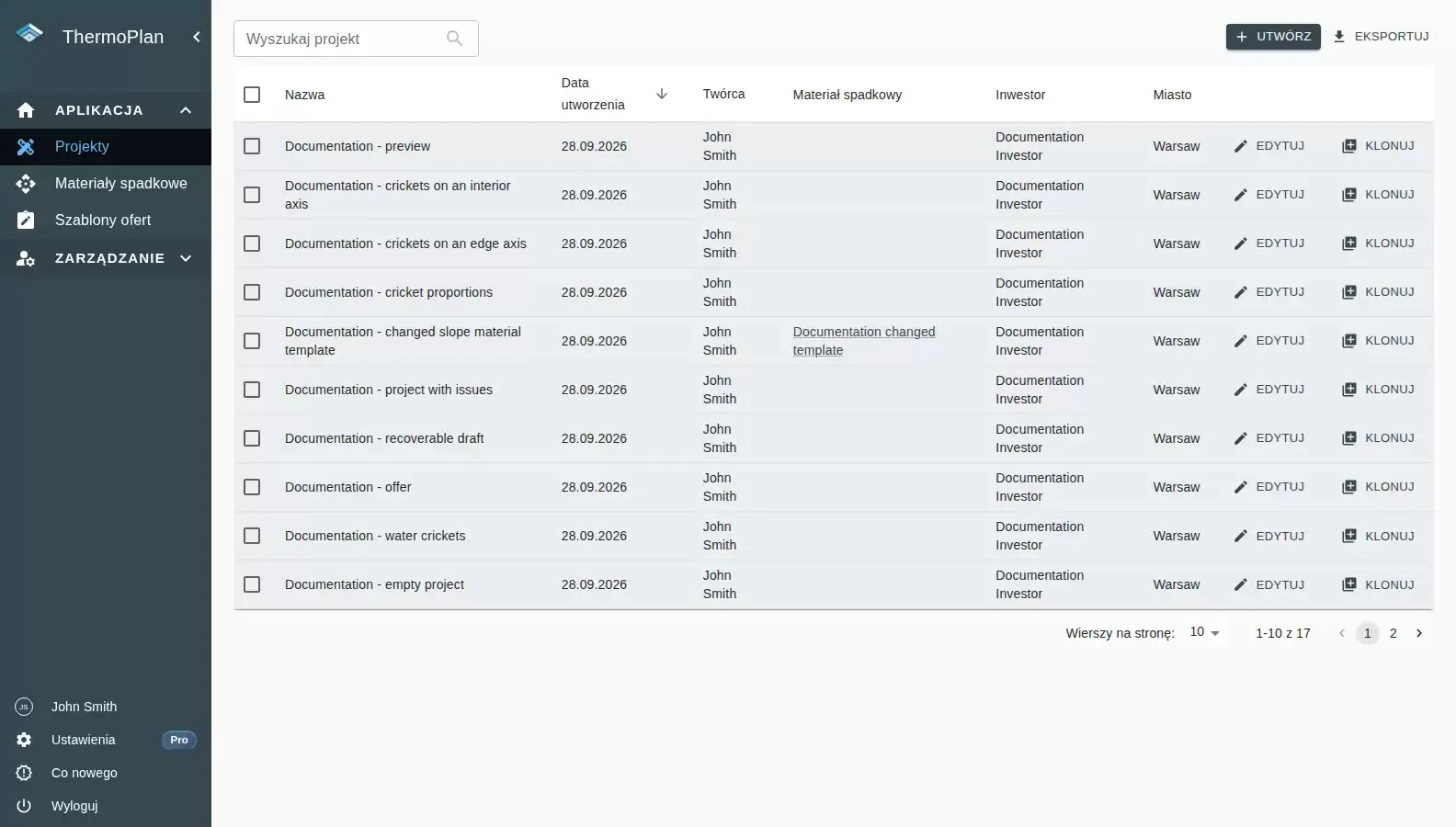

1. Rozpocznij nowy projekt Z menu po lewej stronie wybierz Projekty, a następnie kliknij Stwórz nowy projekt.

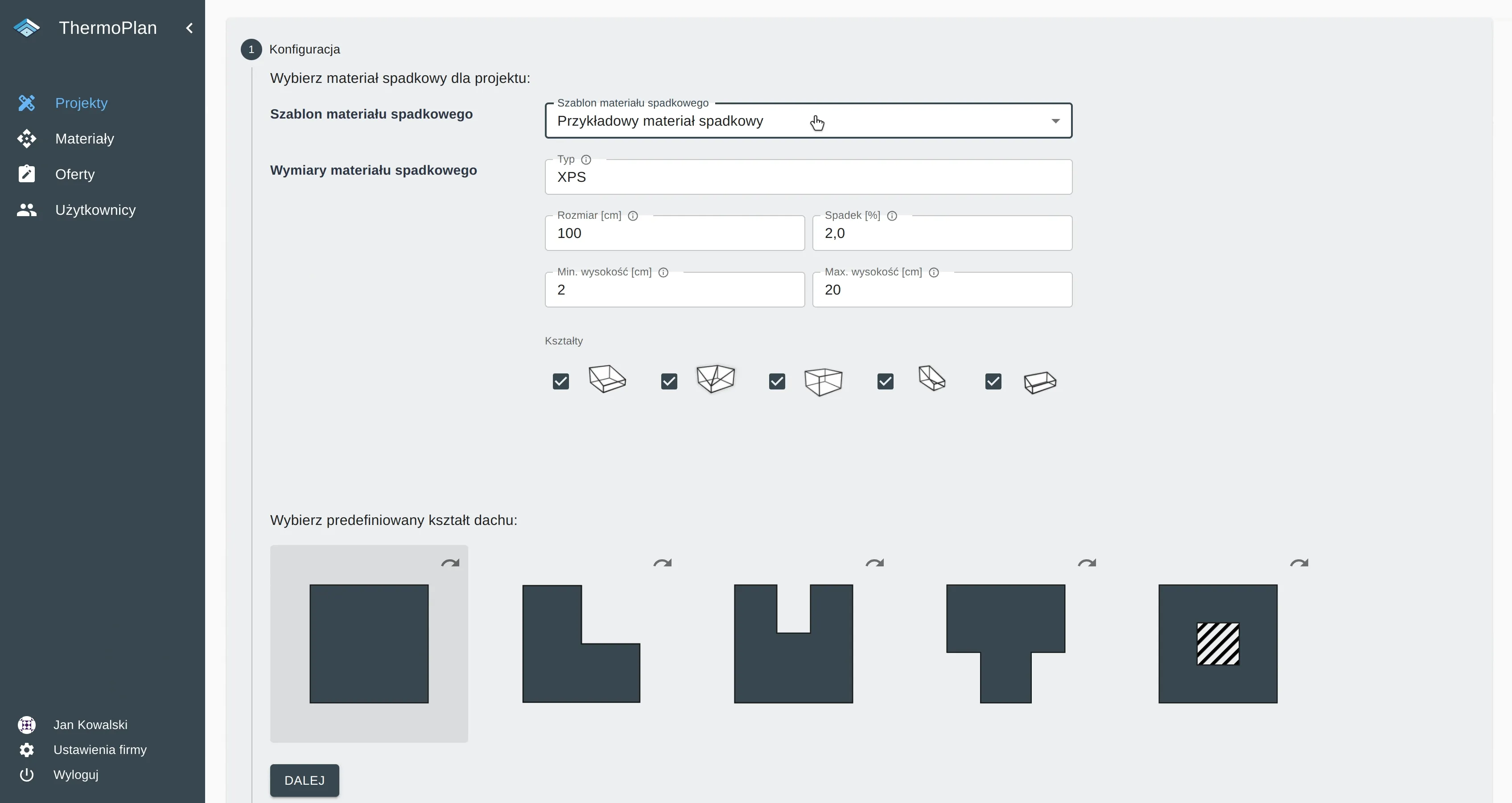

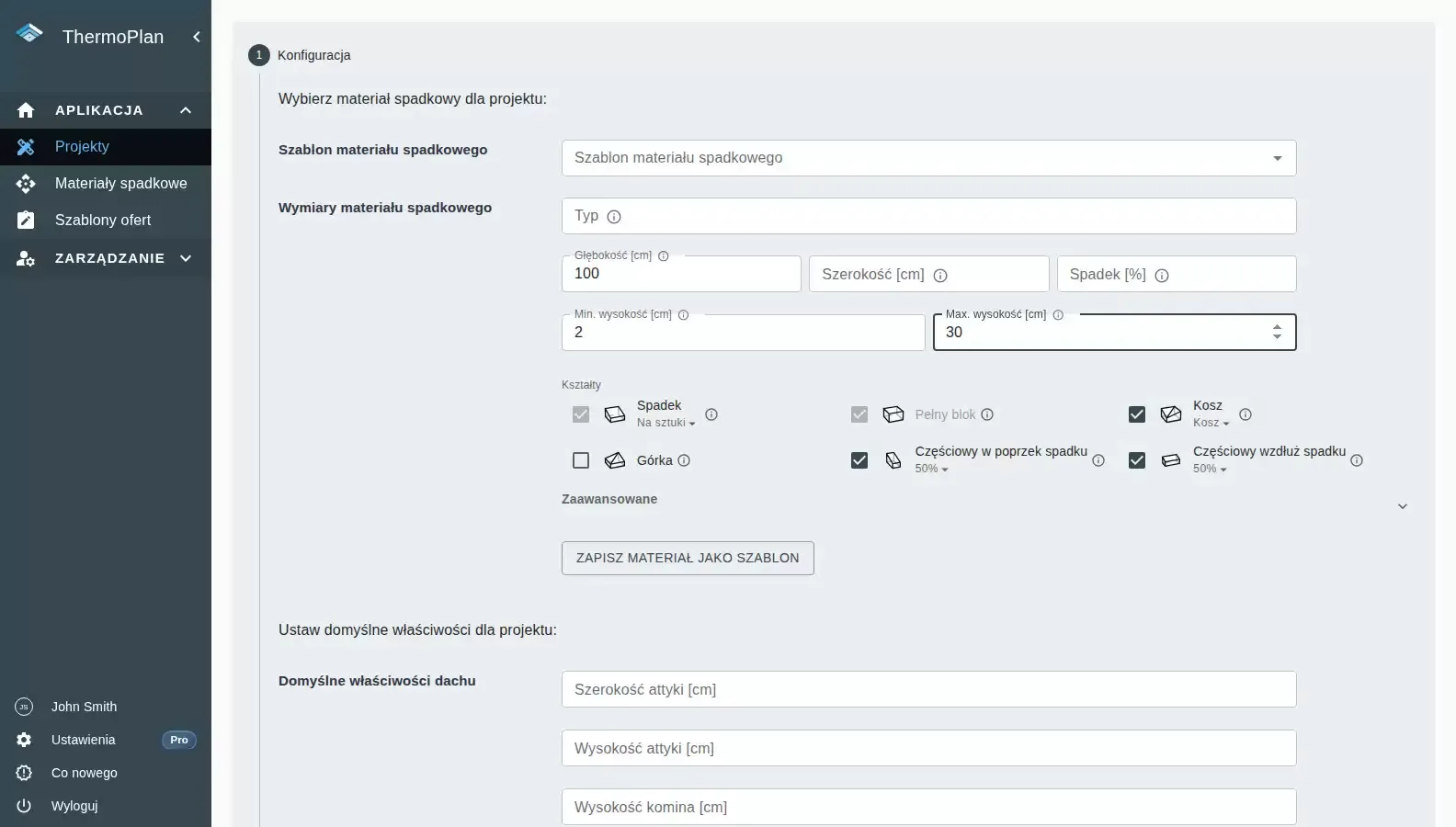

2. Wybierz materiał spadkowy i kształt dachu W pierwszym kroku kreatora wybierz jeden z predefiniowanych materiałów spadkowych. Możesz nadpisać jego wartości. Następnie wybierz kształt podstawowy, który najbardziej przypomina Twój dach. W razie potrzeby obróć wybrany kształt. W naszym przykładzie:

   • wybieramy domyślny materiał spadkowy,
   • zmieniamy jego spadek na 1.5%,
   • wybieramy kształt L i obracamy go,
   • przechodzimy do kolejnego kroku.

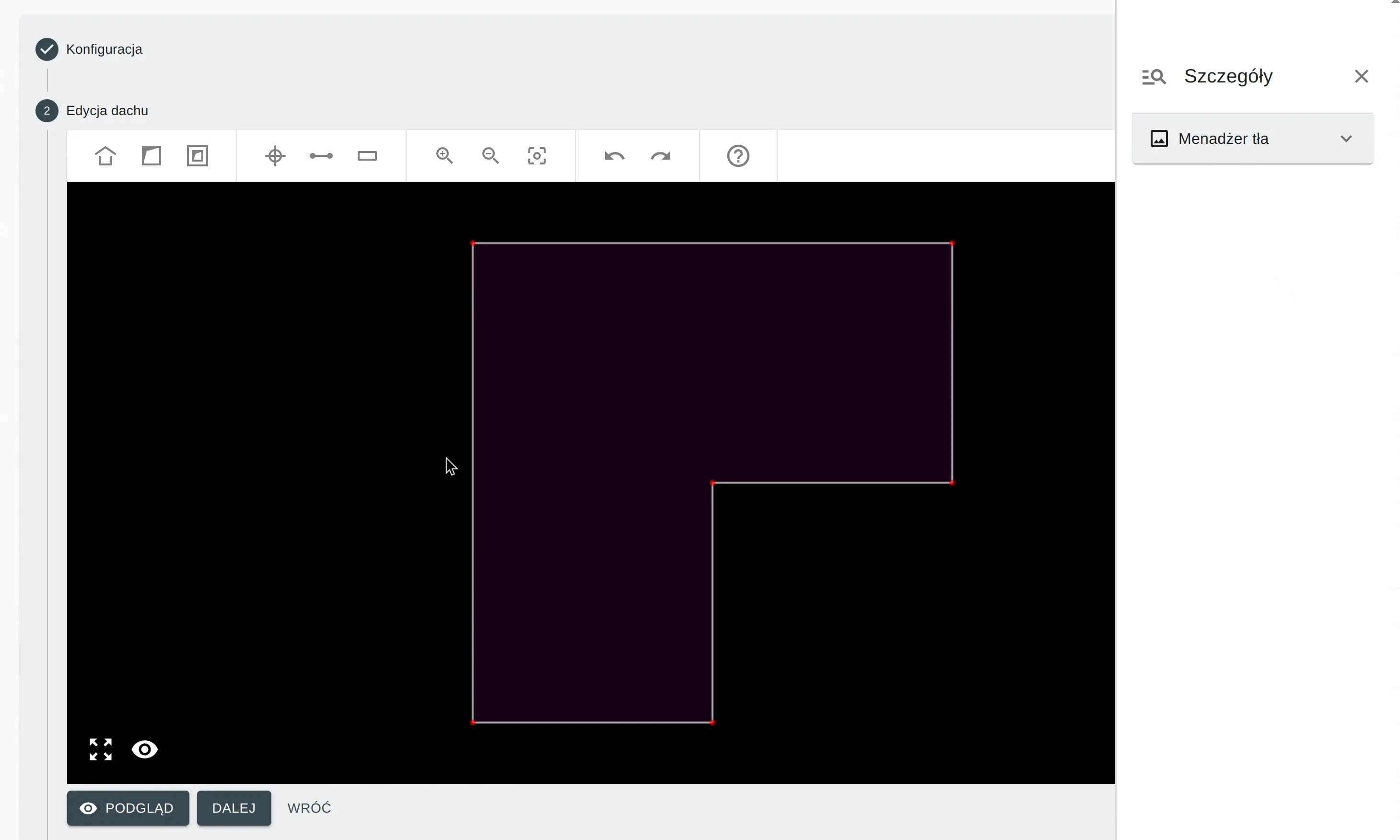

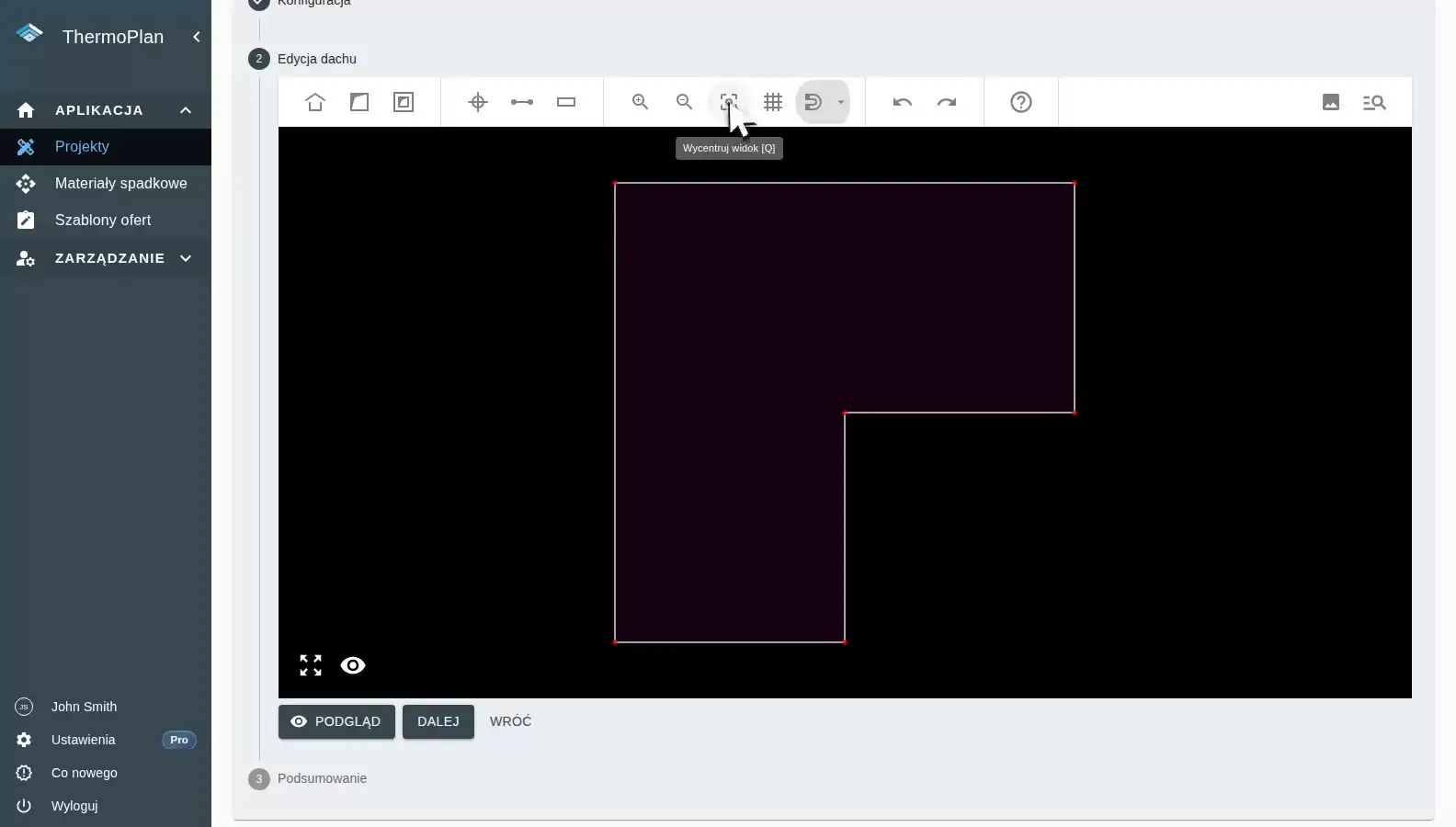

3. Edytuj kształt dachu W edytorze możesz dowolnie zmieniać kształt dachu oraz dodawać elementy, takie jak otwory czy kominy. W naszym przykładzie:

   • dzielimy lewą krawędź dachu,
   • wysuwamy dolną jej część na 2 metry.

   Aby to zrobić:

   • zaznacz interesującą Cię krawędź,
   • w panelu szczegółów kliknij przycisk Podziel,
   • zaznacz dolny odcinek podzielonej krawędzi,
   • zmodyfikuj długość dolnej krawędzi z 5 m do 7 m (wysunięcie o 2 m).



   Uwaga: Operację można wykonać na kilka sposobów:

   • Przeciągnij krawędź myszką na żądaną odległość.
   • Zaznacz krawędź i wpisz wartość w panelu szczegółów lub w właściwościach krawędzi.

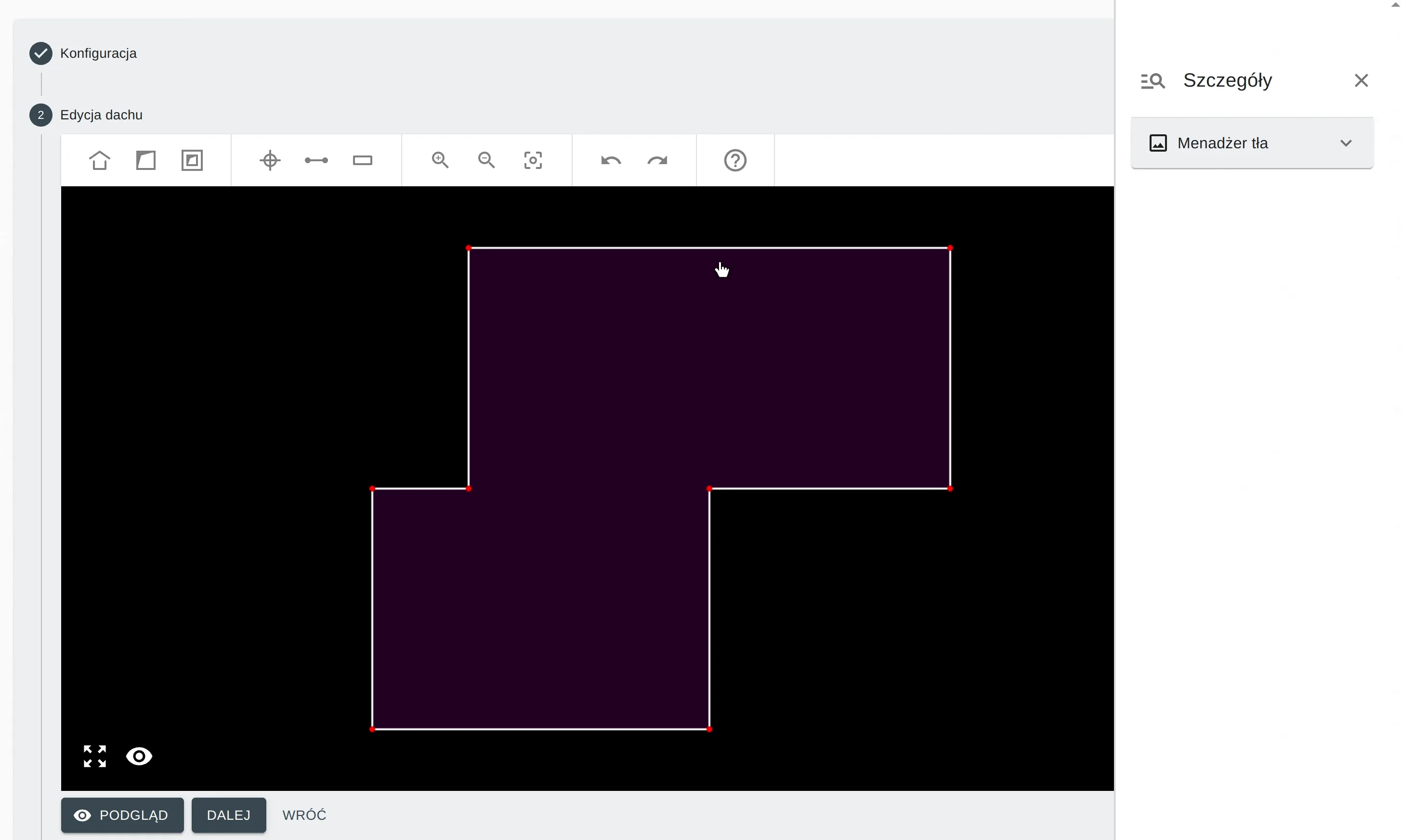

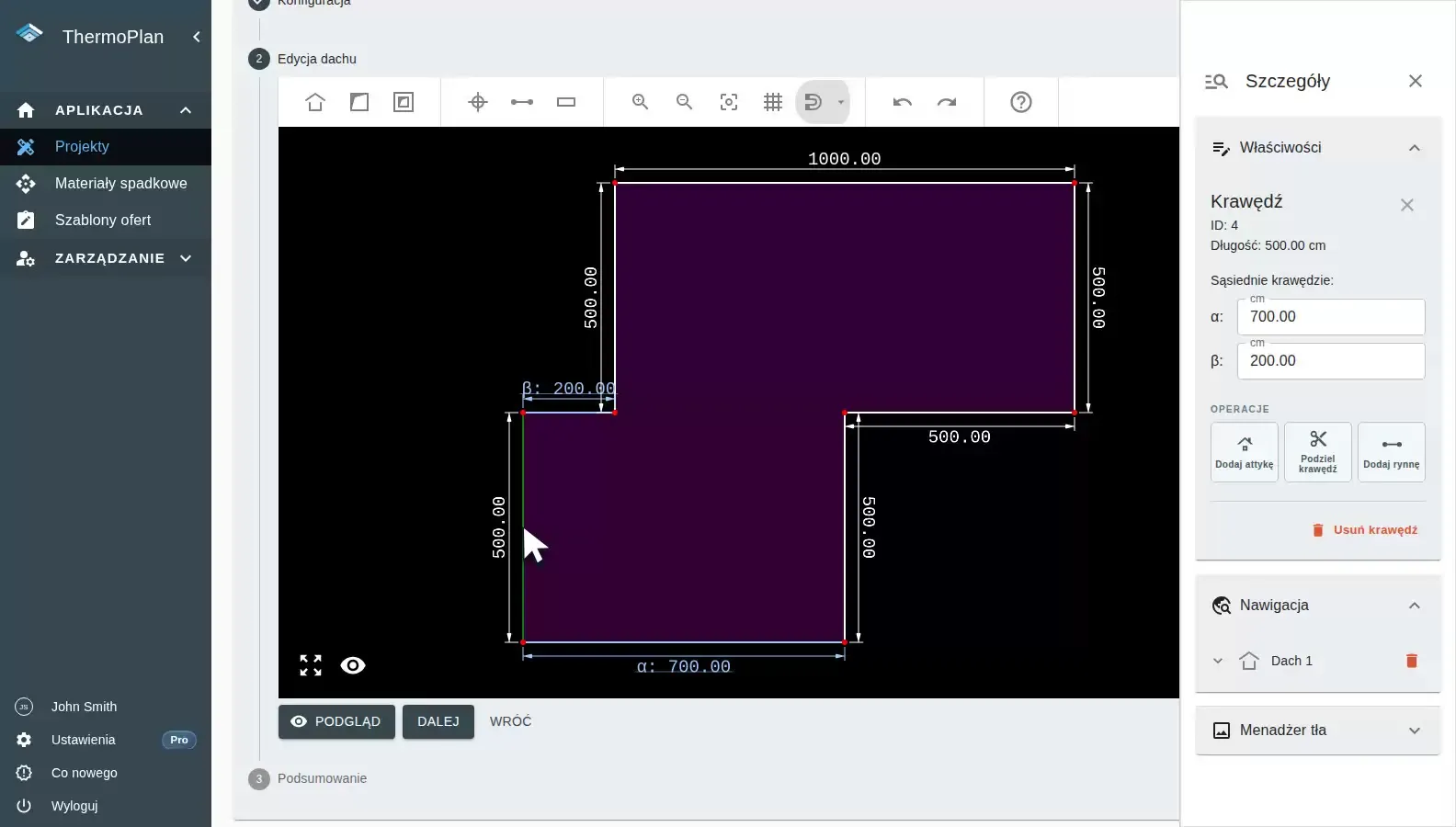

4. Dodaj rynnę Zaznacz górną krawędź dachu i w panelu szczegółów kliknij przycisk Odpływ liniowy.

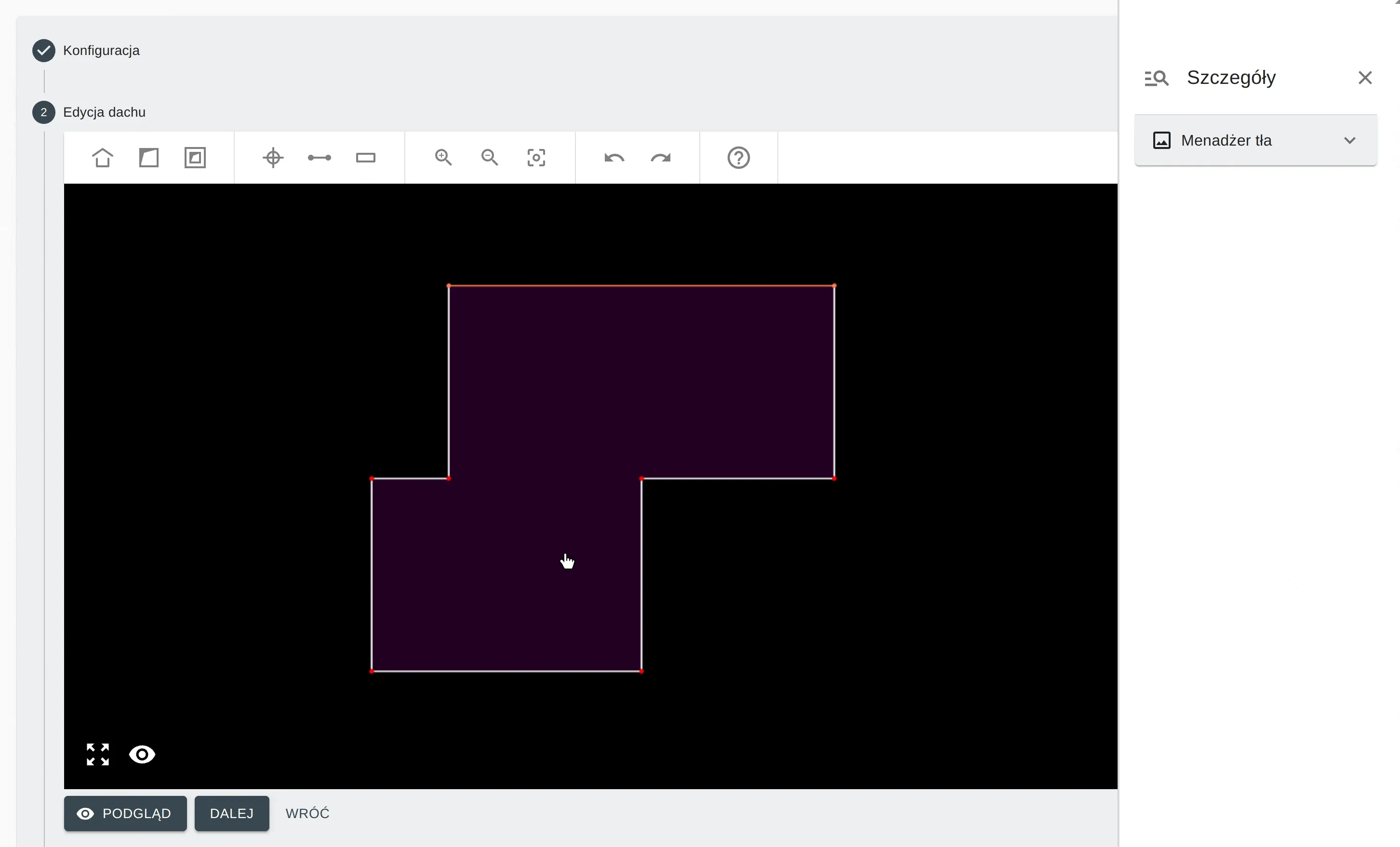

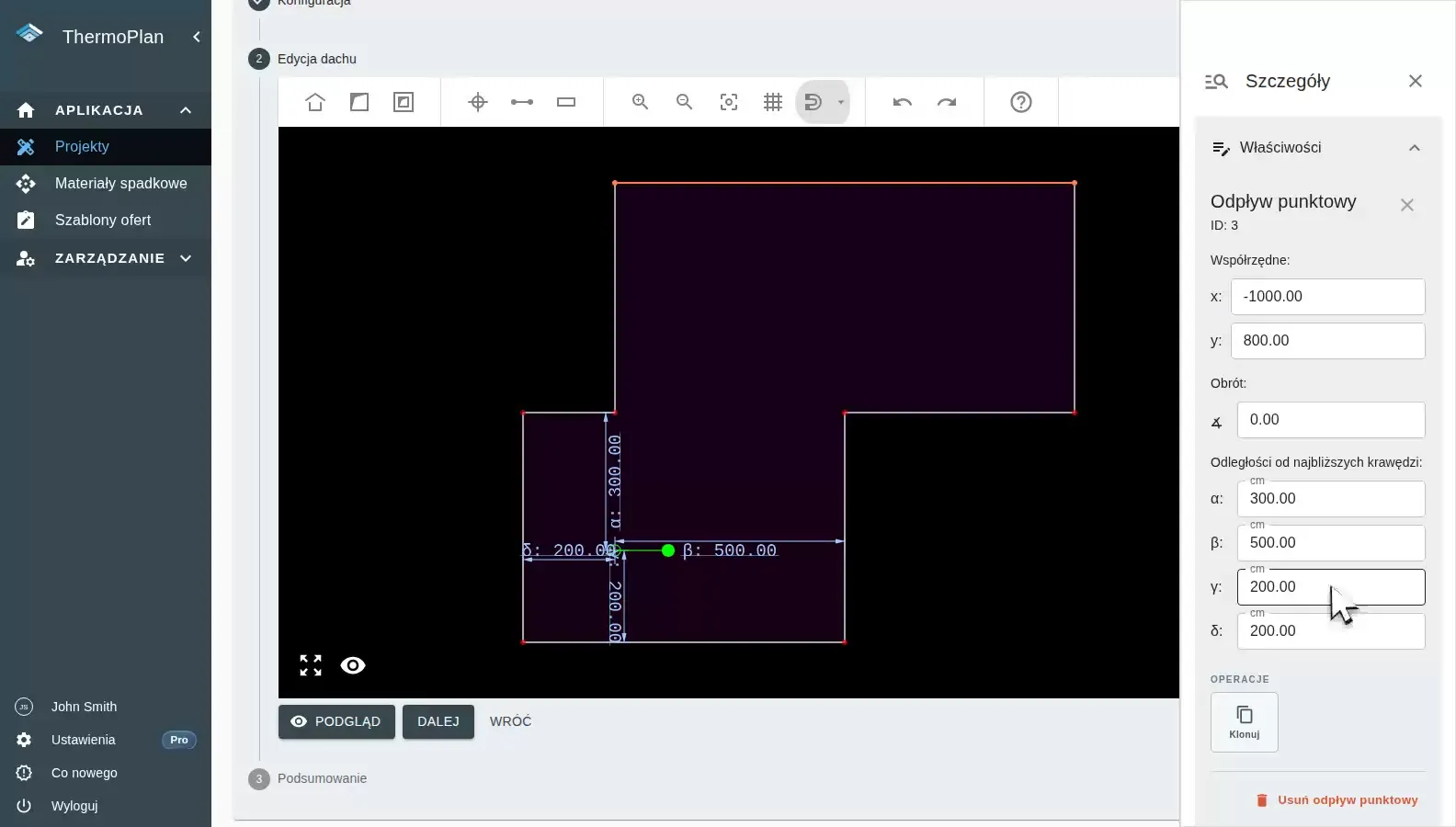

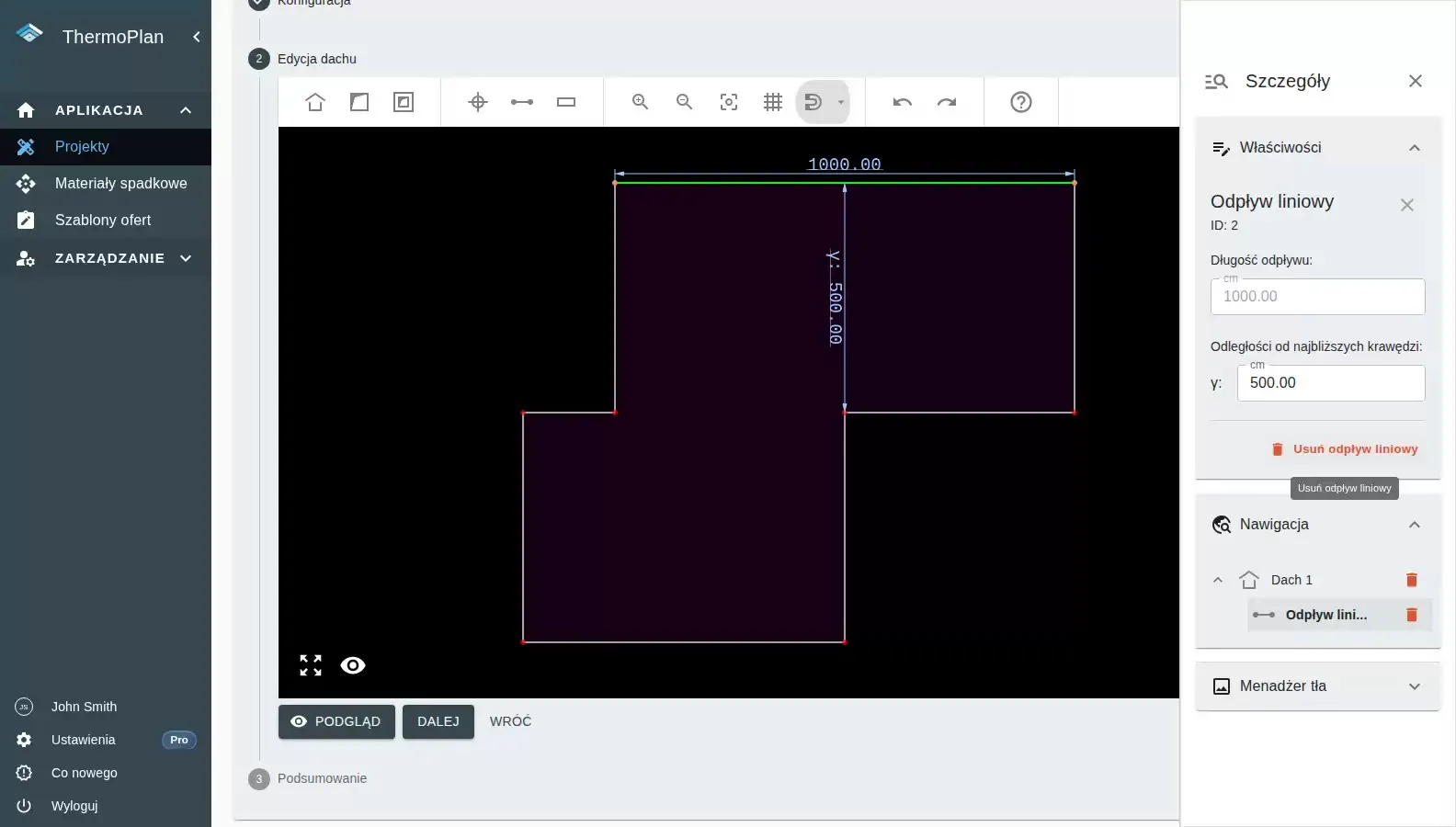

5. Dodaj odpływ punktowy

   • W pasku narzędzi wybierz Dodaj odpływ punktowy.
   • Kliknij w pobliżu żądanego miejsca na dachu (np. 2 m od lewej i 2 m od dolnej krawędzi).
   • Przeciągnij punkt, aby ustawić go dokładnie 2 m od lewej krawędzi (automatyczne przyciąganie ułatwi to zadanie). Możesz też wpisać wartość w panelu szczegółów lub bezpośrednio w edytorze.
   • Wprowadź odległość od dolnej krawędzi (tu nie ma przyciągania, więc najlepiej wpisać wartość ręcznie).

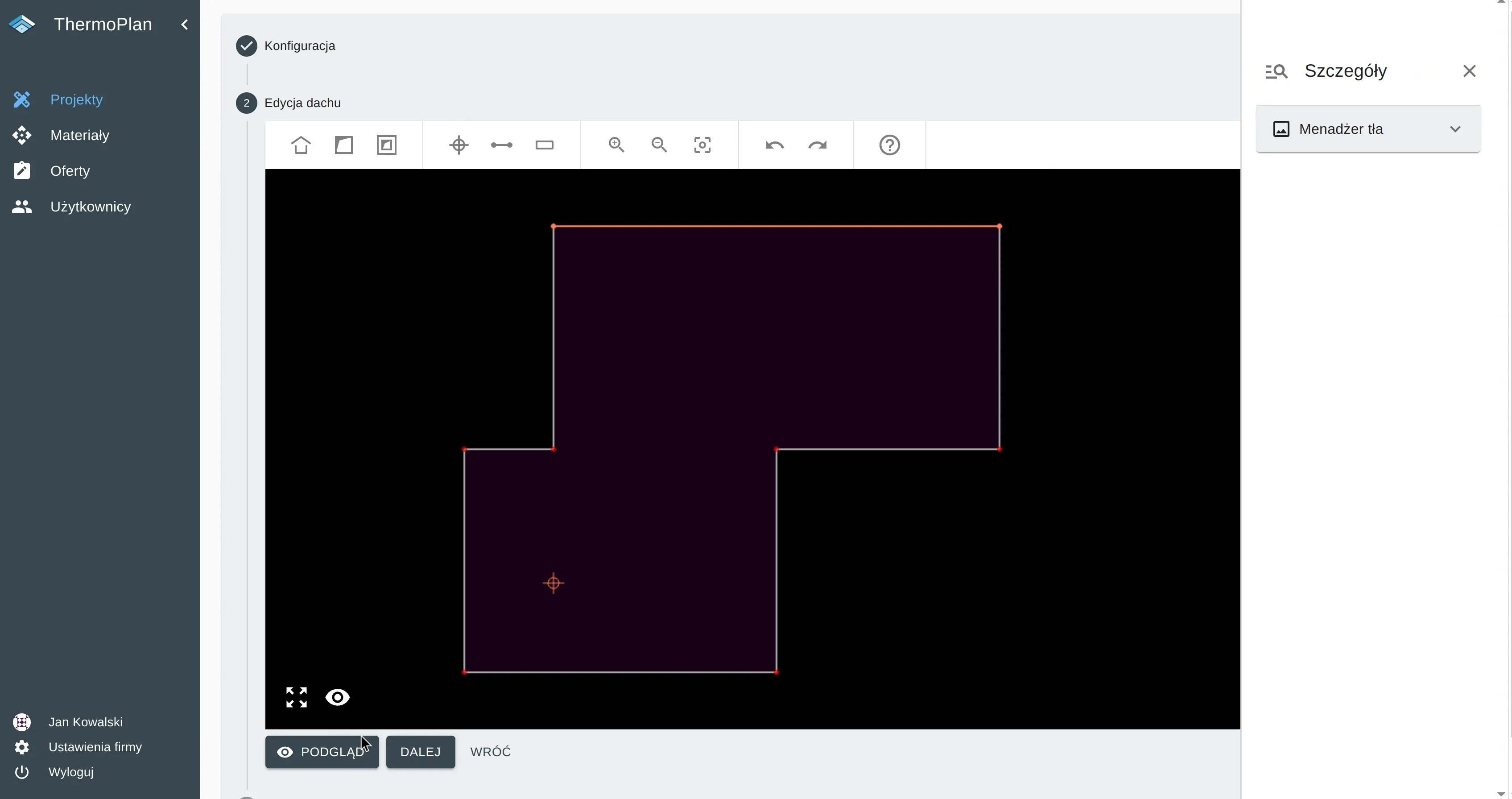

6. Sprawdź podgląd projektu Kliknij w Podgląd i sprawdź, czy wygenerowane pokrycie dachu jest zgodne z oczekiwaniami.

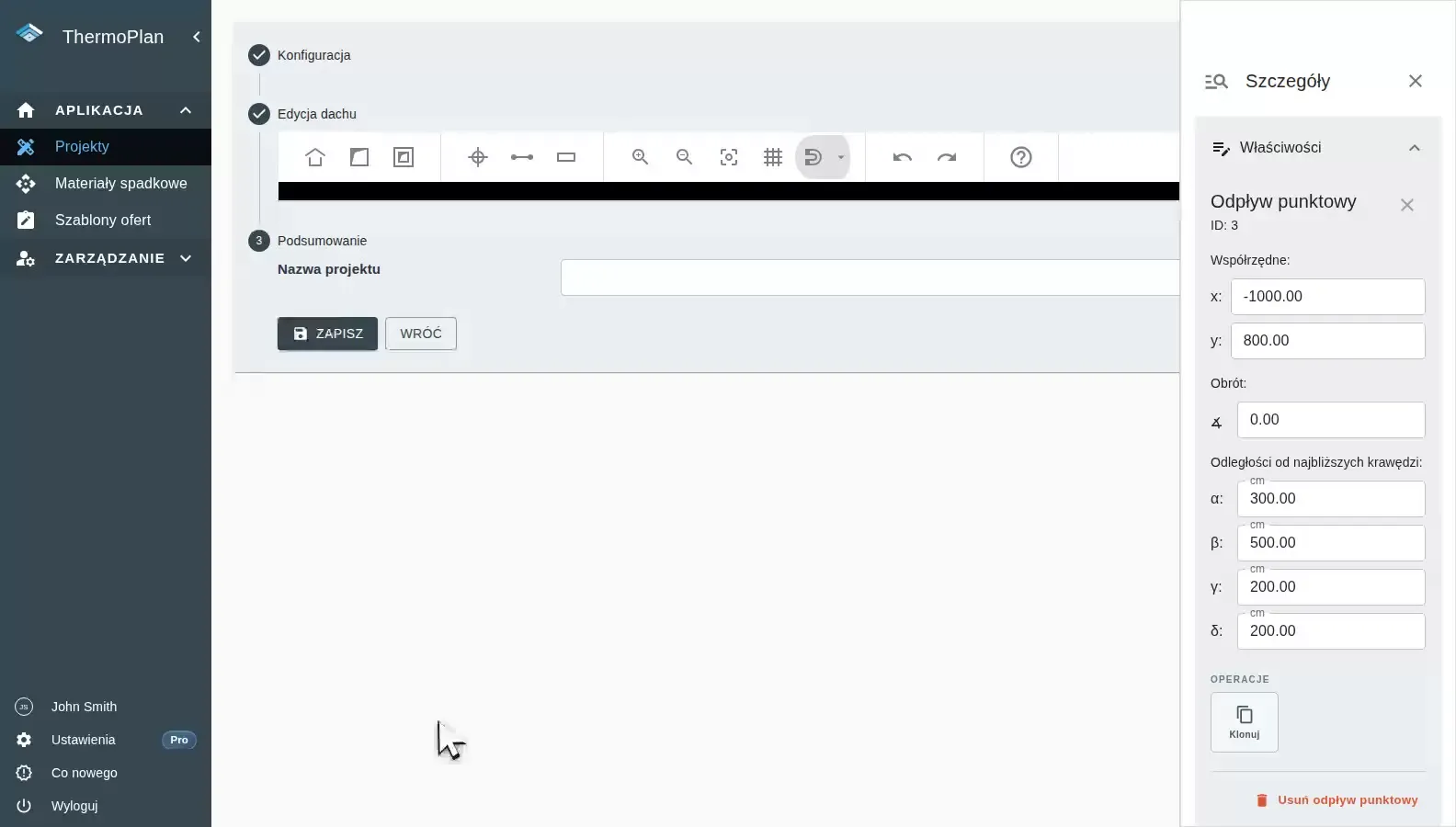

7. Zapisz projekt Przejdź dalej i zapisz projekt.



Gratulacje! Właśnie stworzyłeś swój pierwszy projekt w ThermoPlan. Teraz możesz pobrać podsumowanie materiałowe lub przejść do tworzenia oferty.
