Podgląd pokrycia dachu

Podgląd pokazuje, jak aplikacja rozłożyła płyty spadkowe na dachu. Do wyboru masz rzut z góry (2D) i model przestrzenny (3D).

Jak uruchomić podgląd?

Kliknij przycisk Podgląd w edytorze. Na wąskim ekranie w jego miejscu jest ikona:

Układ okna

Okno dzieli się na dwie kolumny: po lewej wizualizacja, po prawej przekrój boczny i zestawienie materiału.

Granicę między kolumnami przeciągniesz myszą, a dwuklik na niej wraca do podziału po połowie. Przycisk Powiększ podgląd rozsuwa wizualizację na prawie całą szerokość okna.

Pasek narzędzi

Od lewej: przełącznik 2D/3D, dalej pomiar wysokości, ustawienia widoku i powiększenie podglądu.

Widok 2D

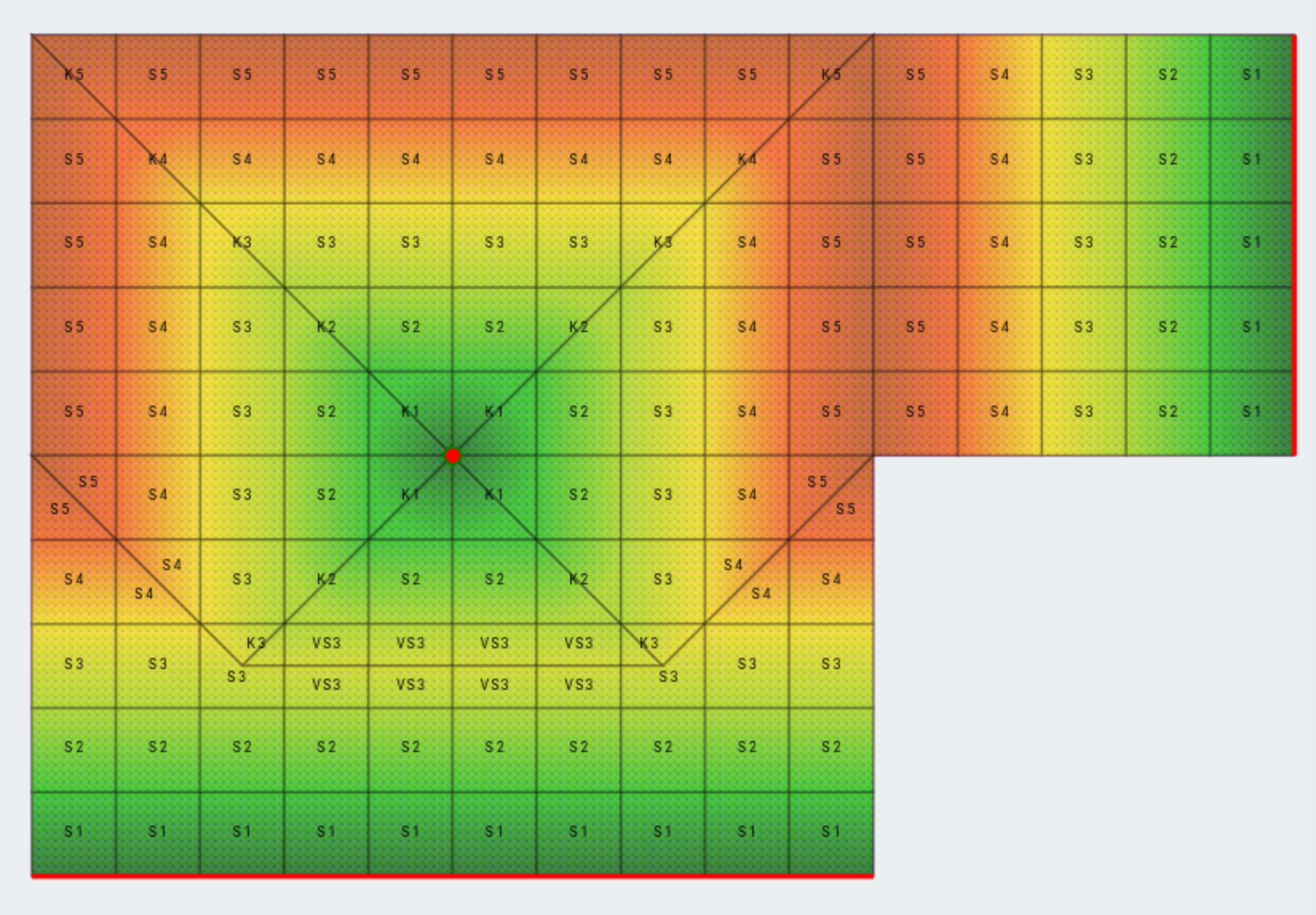

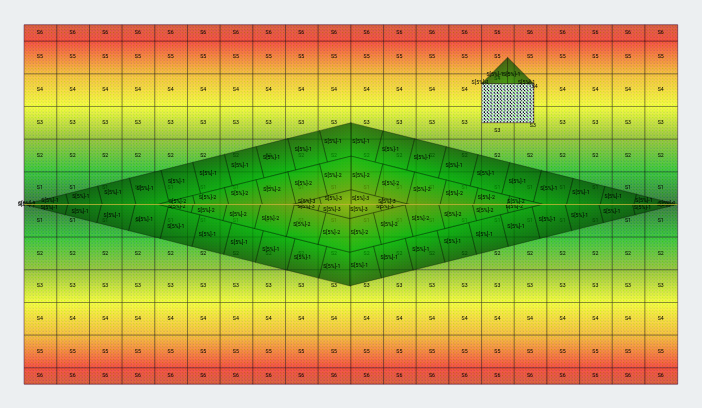

Rzut z góry z podziałem dachu na segmenty i pojedyncze elementy pokrycia. Widać, jak ułożyć płyty, żeby spadki prowadziły do odpływów bez uskoków na łączeniach.

Każdy odpływ tworzy osobną sekcję, czyli obszar, z którego woda spływa do tego odpływu. Gdy sekcji jest kilka, najechanie kursorem na element wygasza pozostałe.

Szczegóły elementu pokrycia

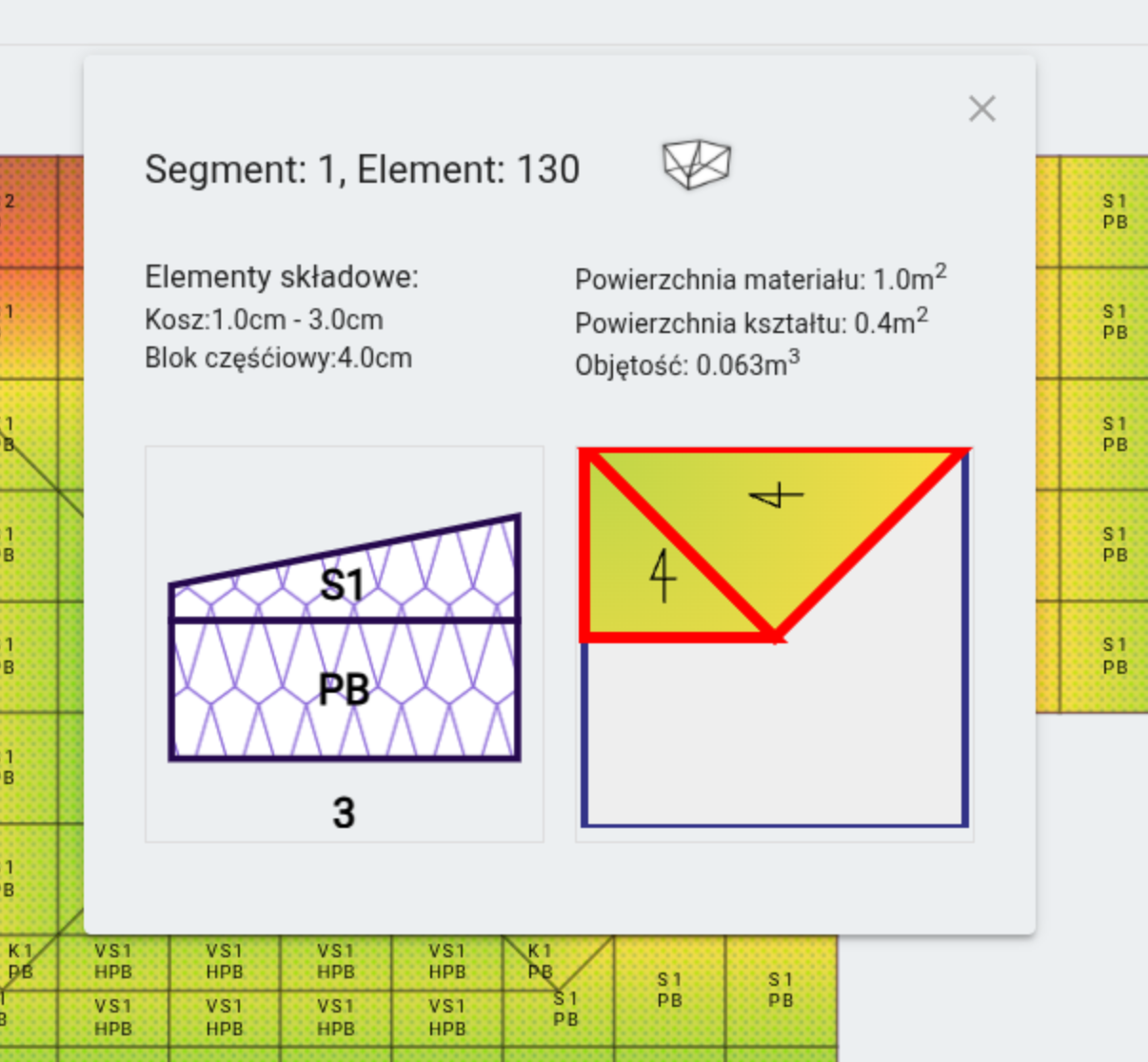

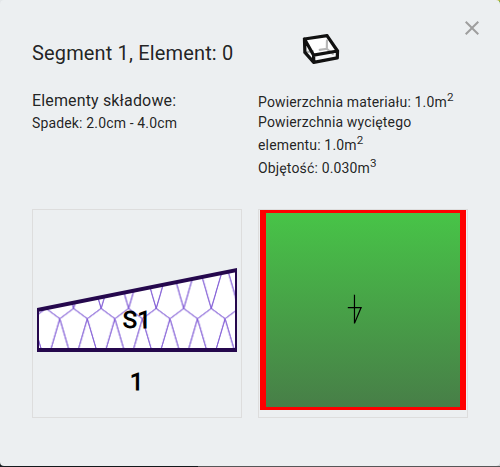

Kliknięcie w element otwiera okienko z jego danymi:

• identyfikator sekcji i elementu
• ikona użytego kształtu
• lista bloków podstawowych z minimalną i maksymalną wysokością
• powierzchnia materiału (użyta i wycięta) oraz objętość kształtu
• przekrój boczny i rzut z góry

Widok 3D

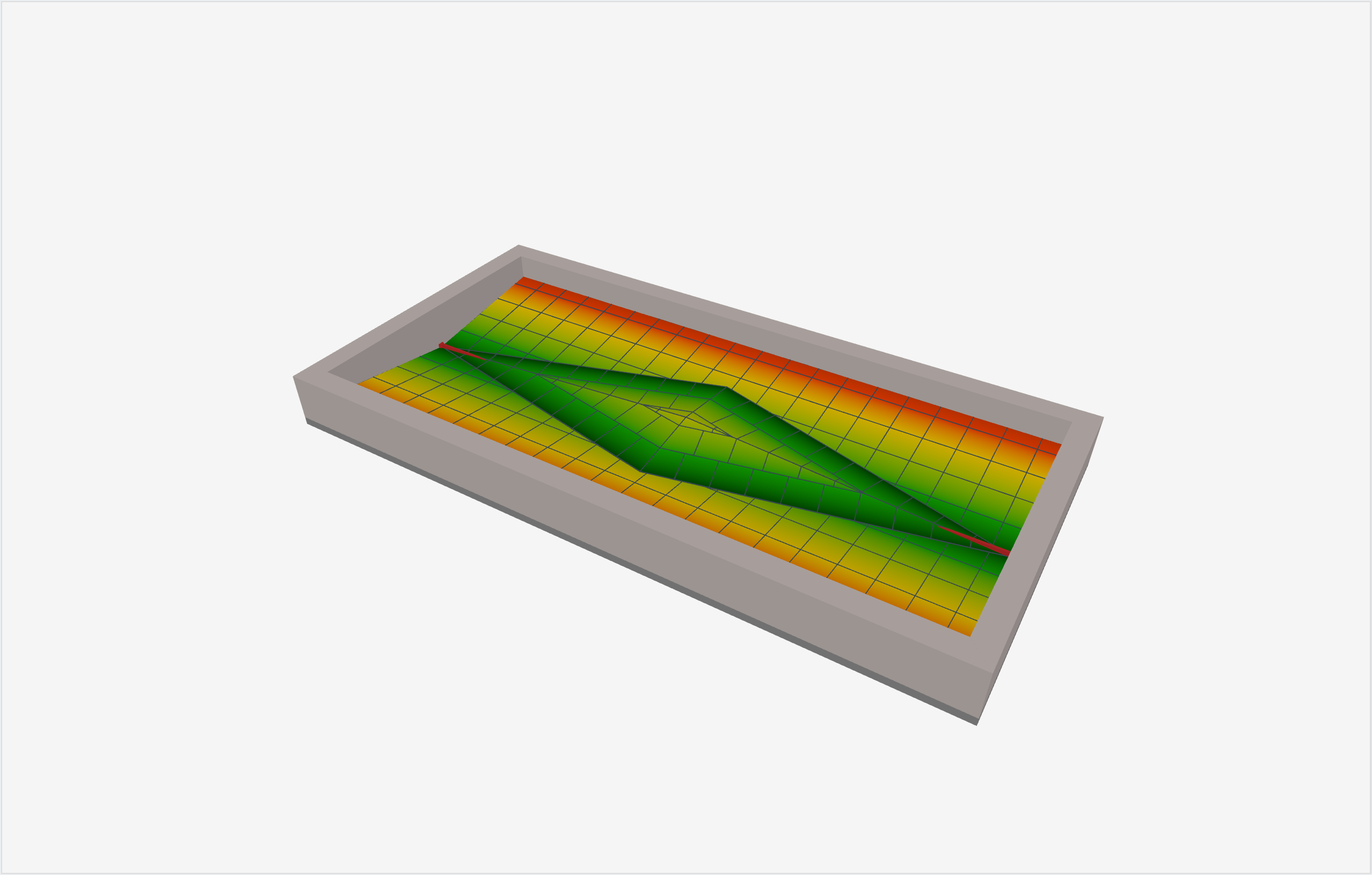

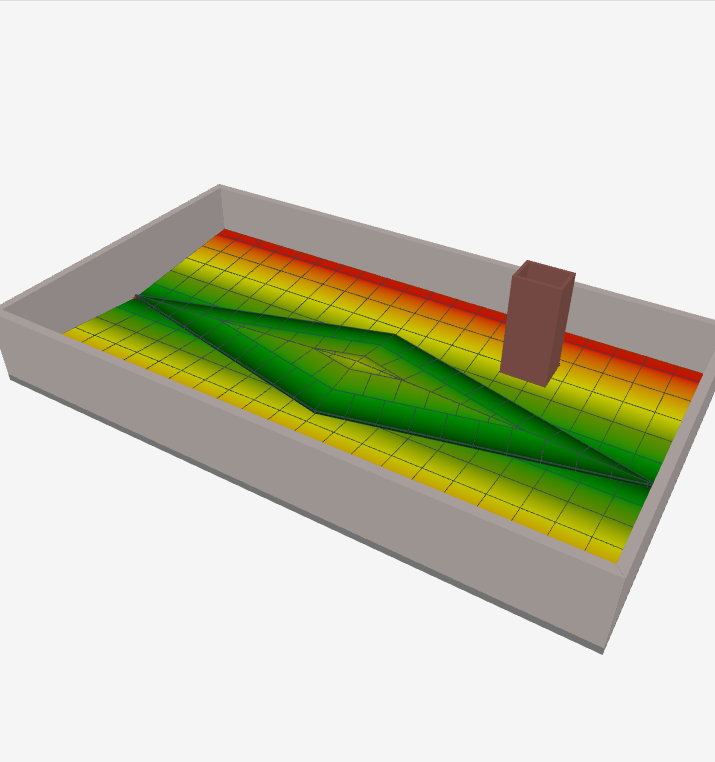

Model przestrzenny dachu z pokryciem, attykami, kominami i rozpływami. Obracasz go przeciągając myszą, przybliżasz kółkiem. Kliknięcie w element otwiera to samo okienko ze szczegółami co w 2D.

Aplikacja skaluje wysokości w pionie, bo przy spadku 2–3% płaski dach bez tego wygląda jak deska.

Warstwy i przekrój

W ustawieniach widoku 3D wyłączysz poszczególne warstwy modelu: dach, attyki, kominy, pokrycie, rozpływy, odpływy i etykiety. Bez pokrycia zostaje sam obrys dachu, bez dachu zostają same płyty.

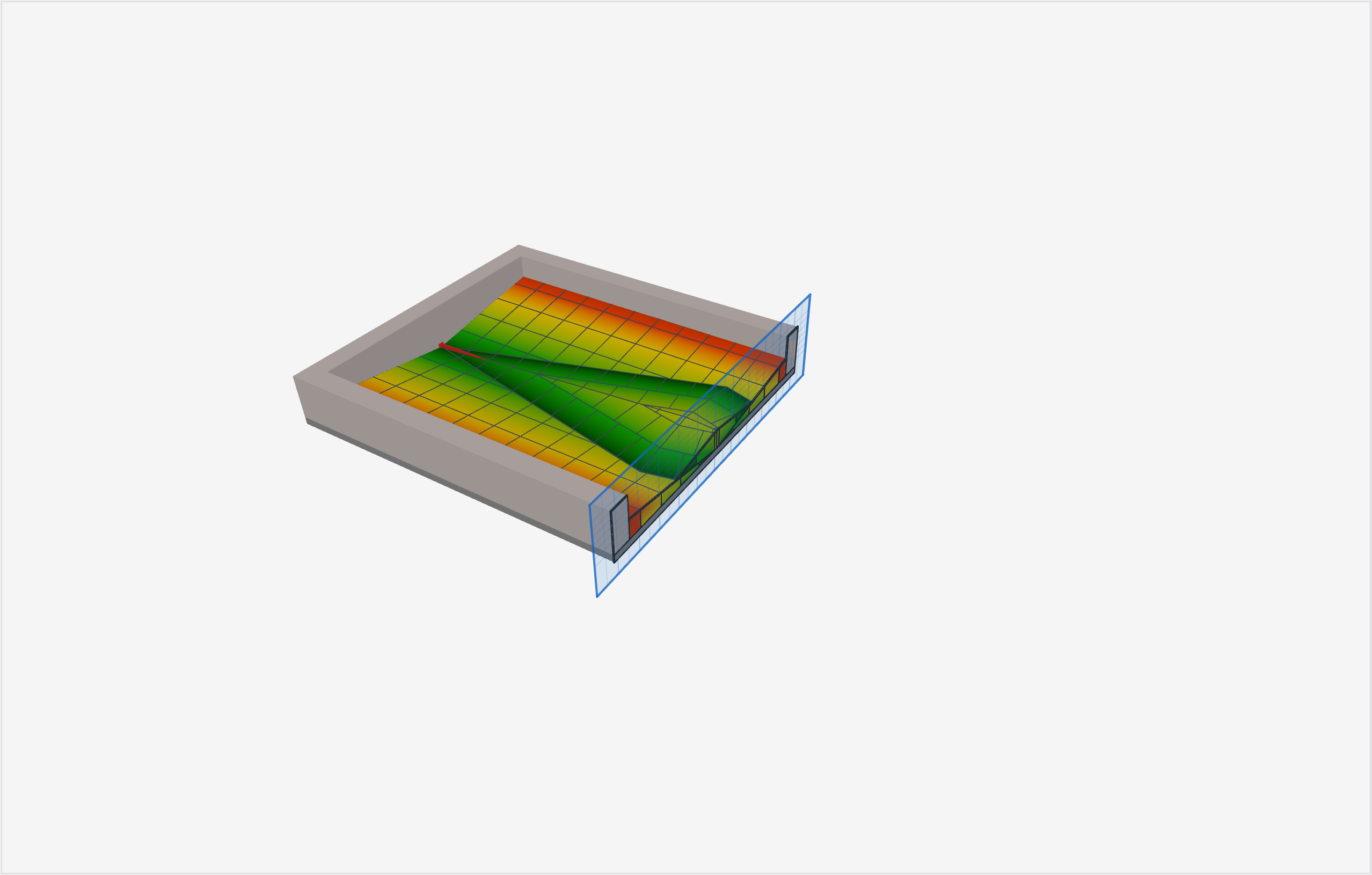

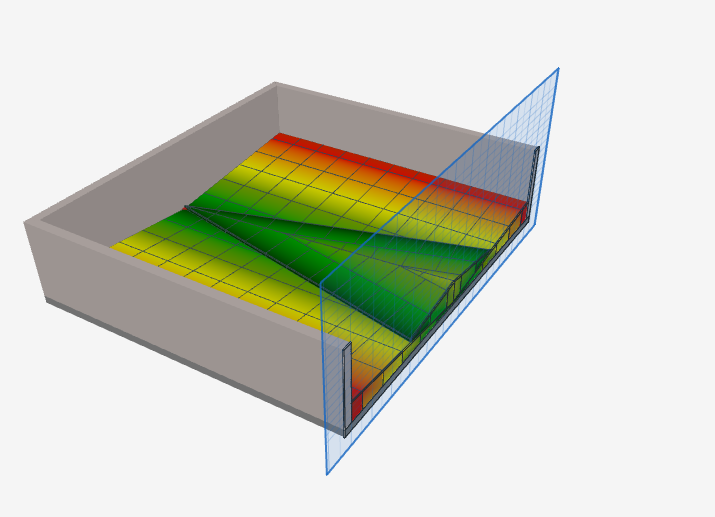

Płaszczyzny przekroju X i Y przecinają model i odsłaniają przekrój pokrycia. Suwak przesuwa płaszczyznę wzdłuż dachu.

Pomiar wysokości

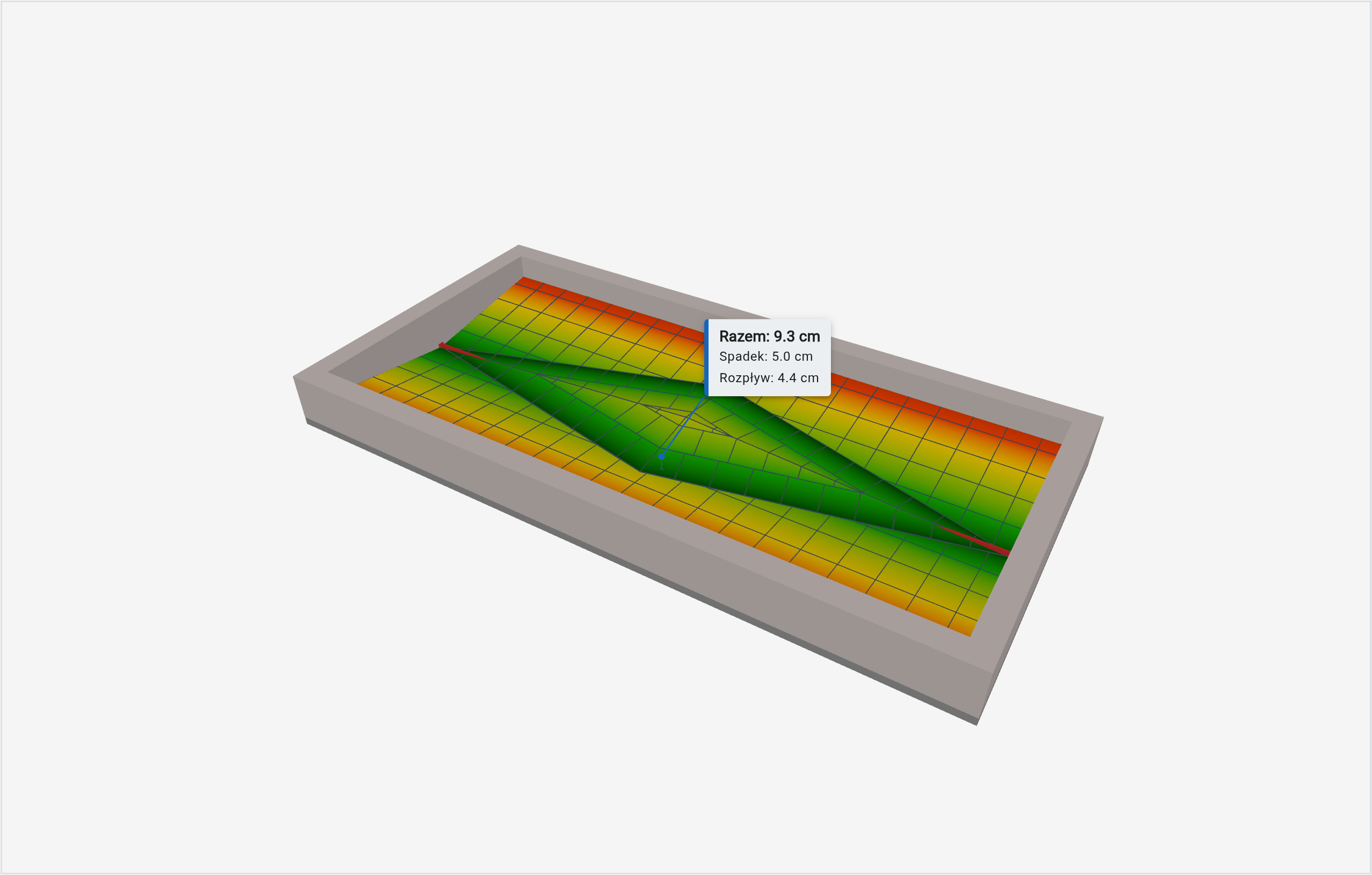

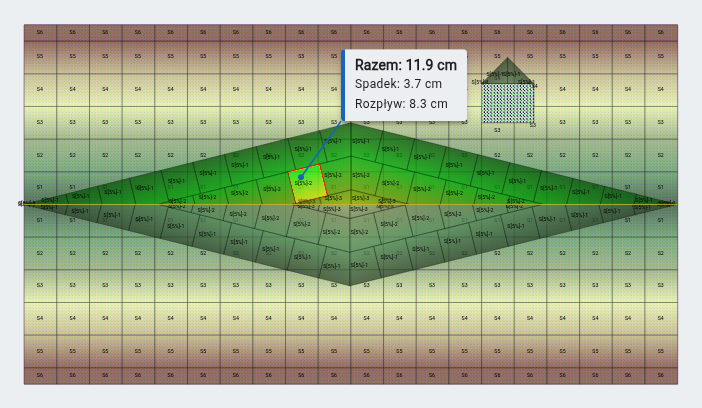

Ikona linijki włącza pomiar. Kursor przyciąga się do krawędzi elementów, a dymek pokazuje wysokość pokrycia w danym punkcie. Tam, gdzie na pokryciu leży rozpływ, dymek rozbija wynik na spadek i rozpływ.

Pomiar działa tak samo w 2D i w 3D.

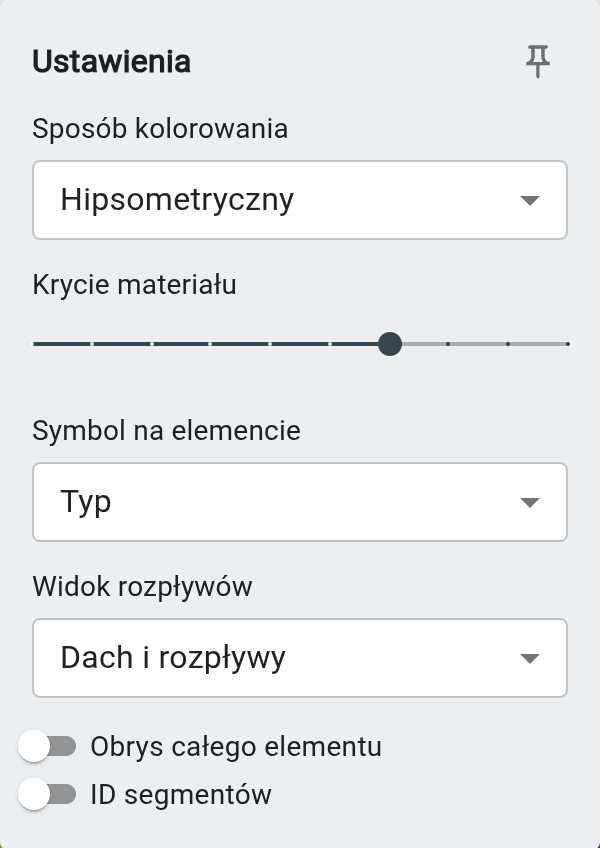

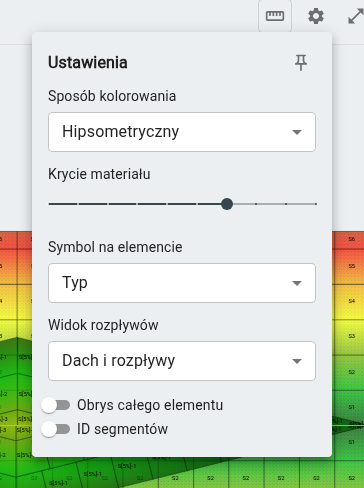

Ustawienia widoku

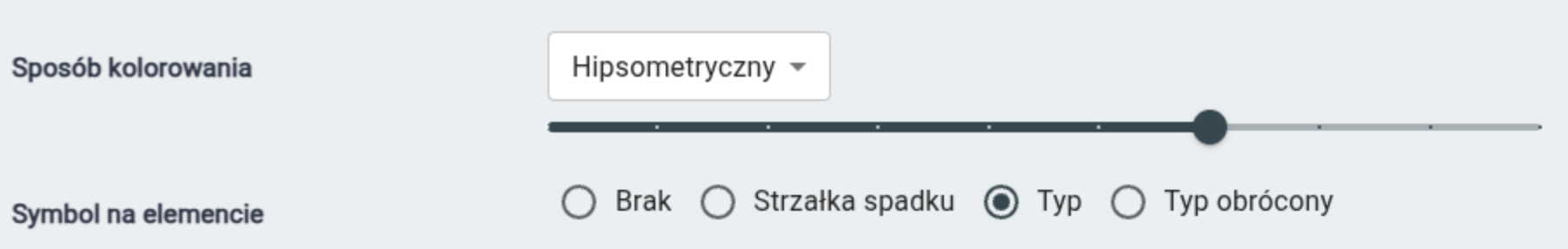

Sposób kolorowania jest wspólny dla obu widoków: paleta wybrana w 2D obowiązuje też w 3D.

W widoku 2D dochodzą krycie materiału, czyli intensywność kolorowania płyt, oraz trzy ustawienia rzutu:

• symbol na elemencie: brak, strzałka spadku, typ (domyślny), typ obrócony, strzałka i typ
• widok rozpływów: dach i rozpływy, tylko dach, tylko rozpływy, rozpływy obok dachu
• obrys całego elementu i ID segmentów jako dodatkowe oznaczenia

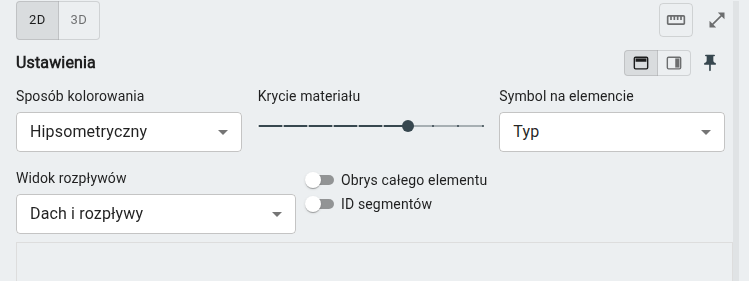

Przypinanie panelu

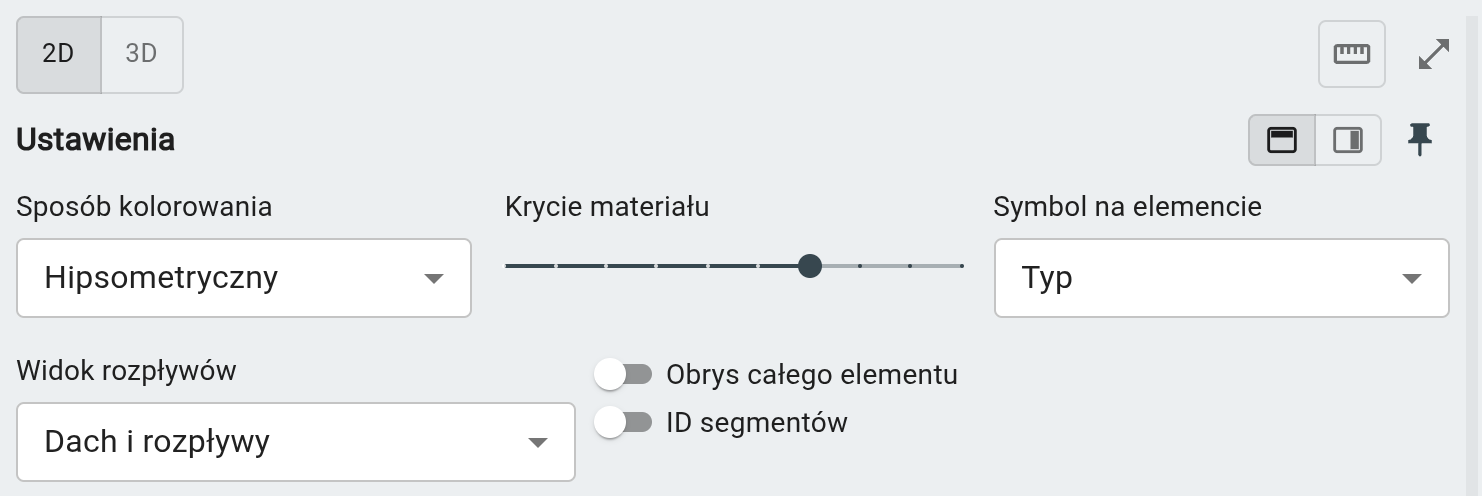

Pineska w nagłówku panelu przypina ustawienia na stałe, więc nie trzeba ich otwierać za każdym razem. Dwie ikony obok pineski wybierają miejsce: nad wizualizacją albo z jej prawej strony.

Ustawienia, szerokość kolumn i miejsce przypięcia zapisują się w przeglądarce i wracają przy kolejnym otwarciu podglądu.

Przekrój boczny

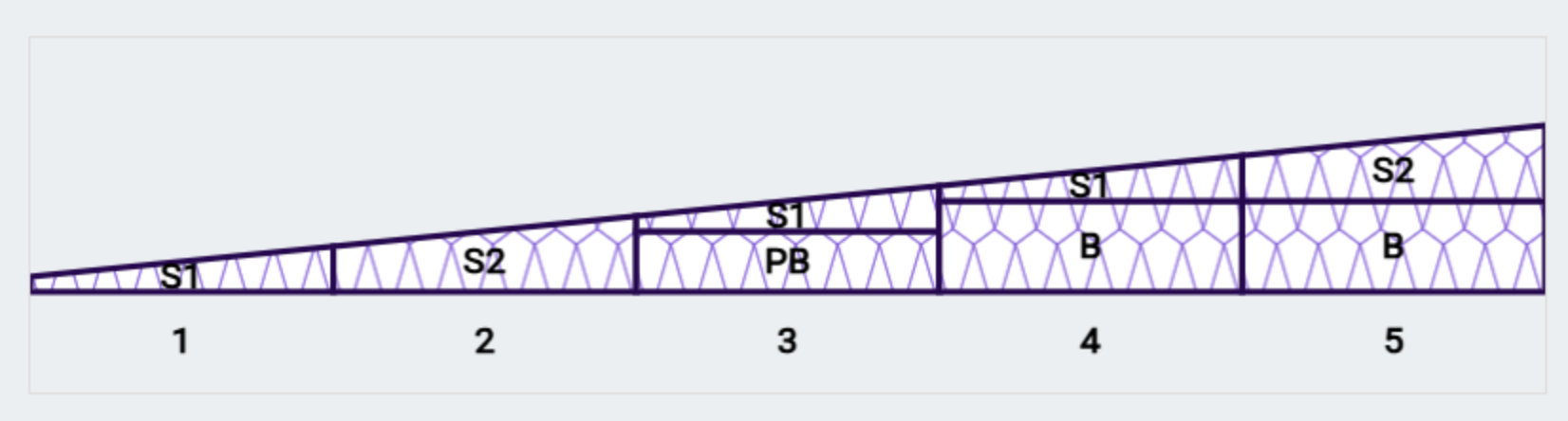

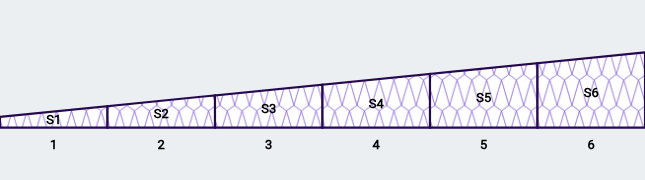

Prawa kolumna zaczyna się od przekroju pokazującego kolejność układania płyt spadkowych.

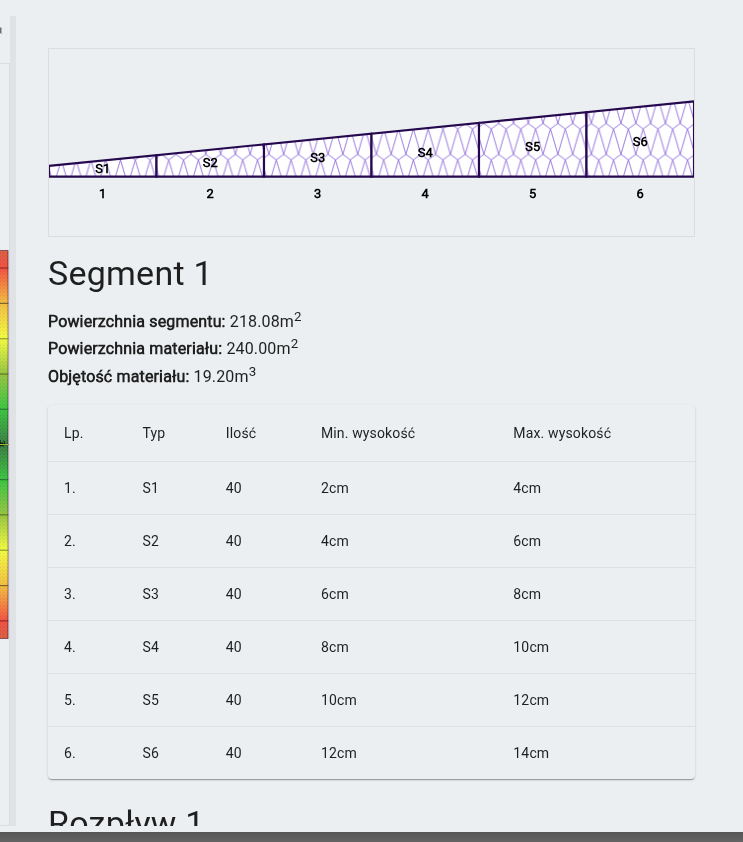

Zestawienie segmentów

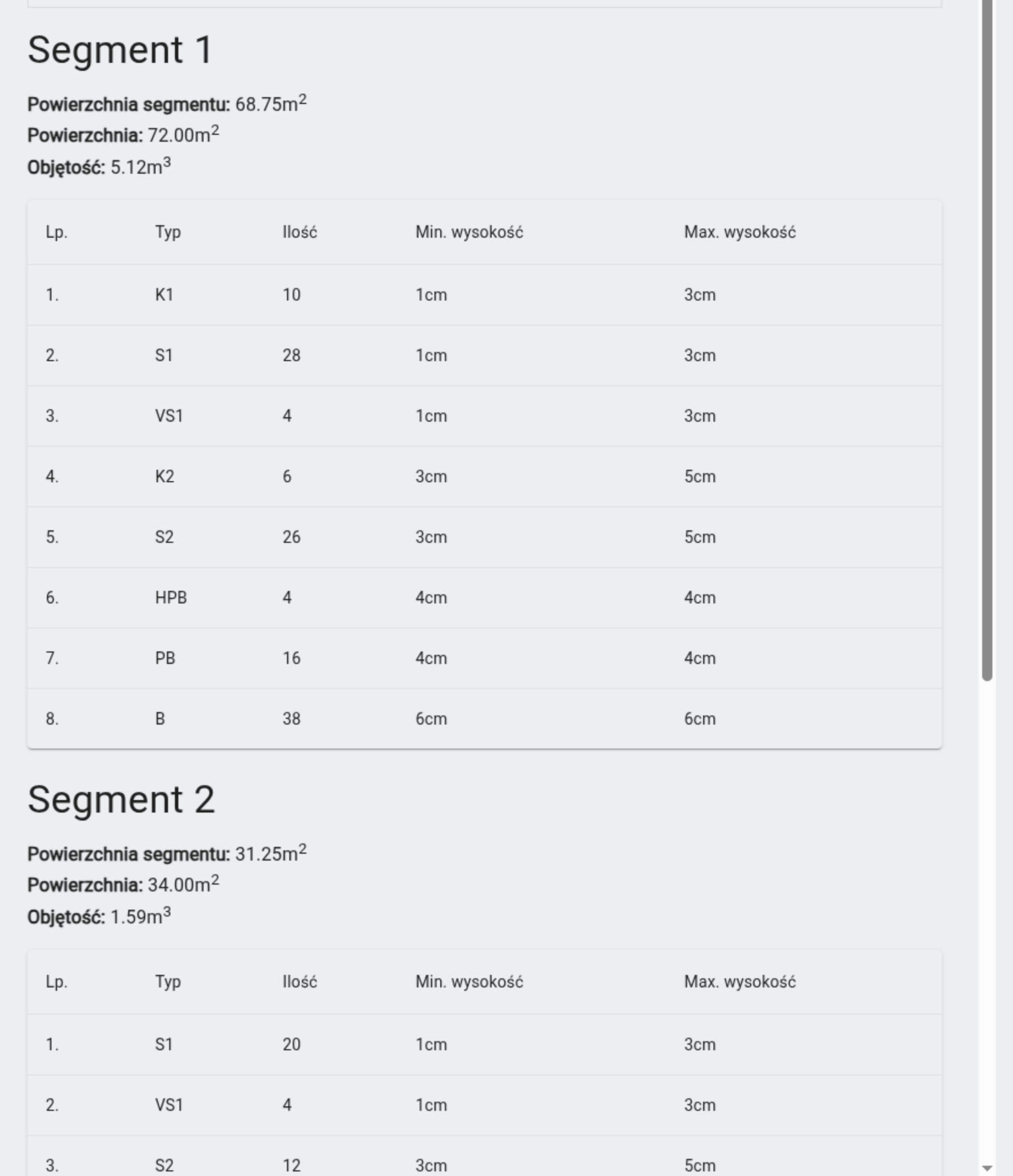

Pod przekrojem, dla każdego segmentu dachu:

• powierzchnia rzeczywista
• powierzchnia i objętość użytego materiału
• tabela wszystkich elementów pokrycia (typ, ilość, minimalna i maksymalna wysokość)

Eksport do PDF

Zestawienie pobierzesz jako PDF. Projekt musi być wcześniej zapisany, bez tego przycisk pobierania jest nieaktywny.

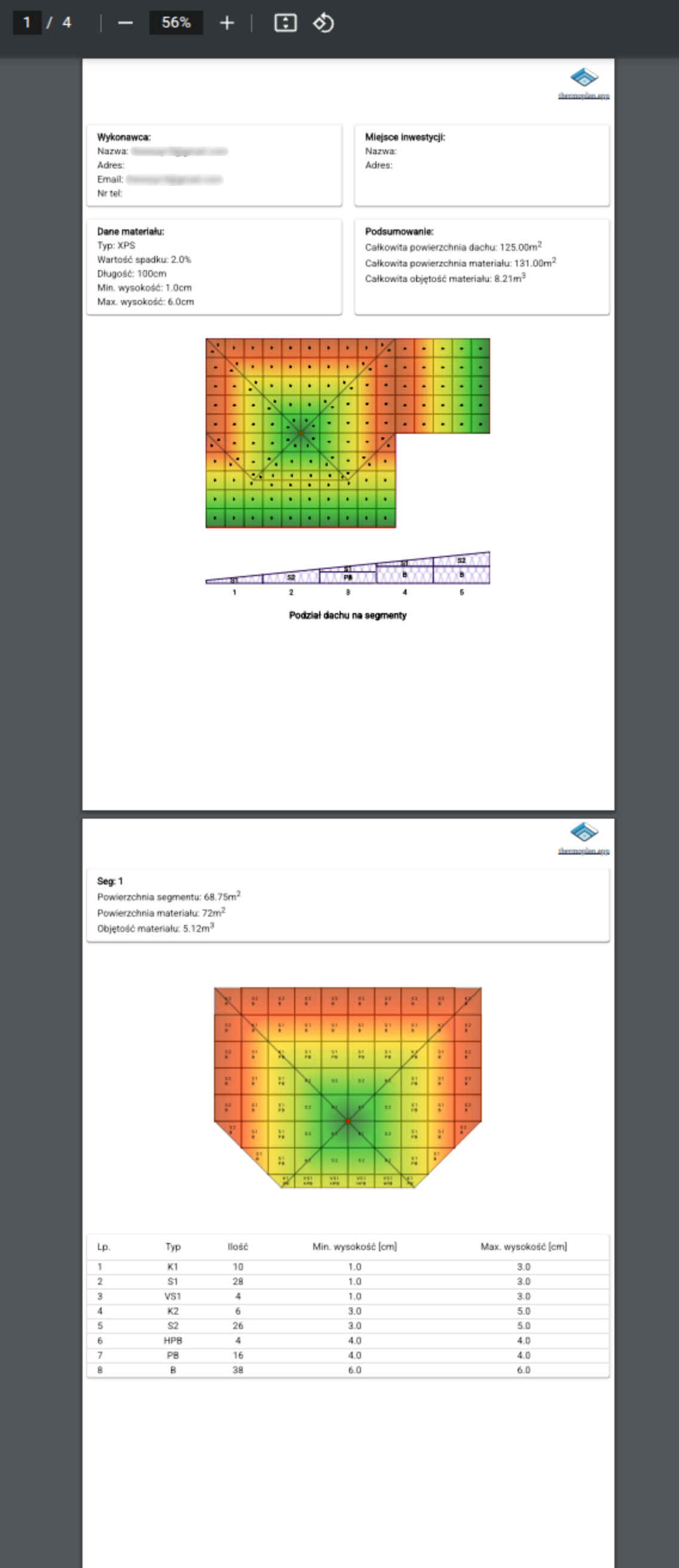

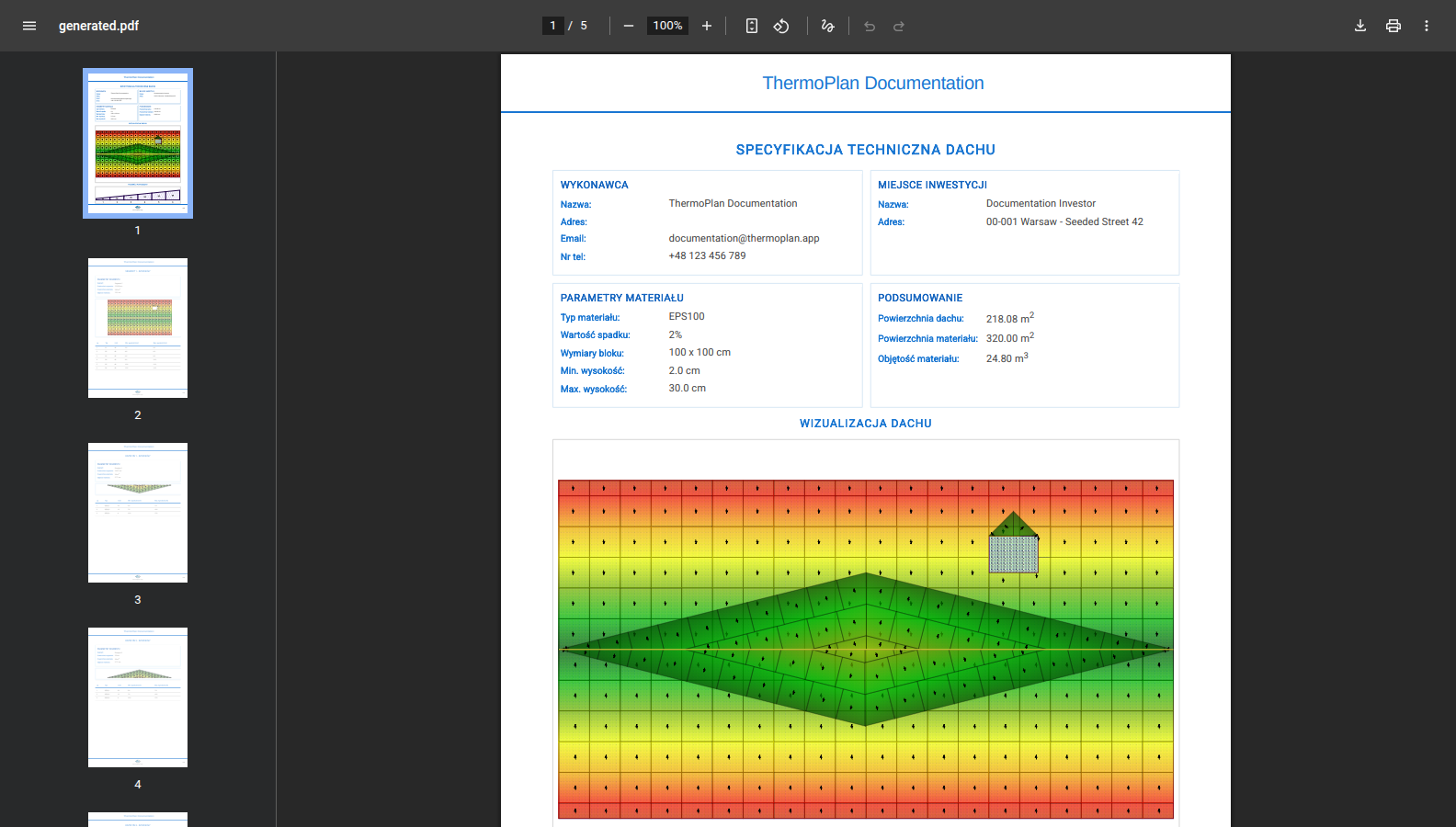

PDF zawiera podsumowanie ogólne (wykonawca, adres inwestycji, użyty materiał, powierzchnia) oraz listę segmentów z tabelami elementów.

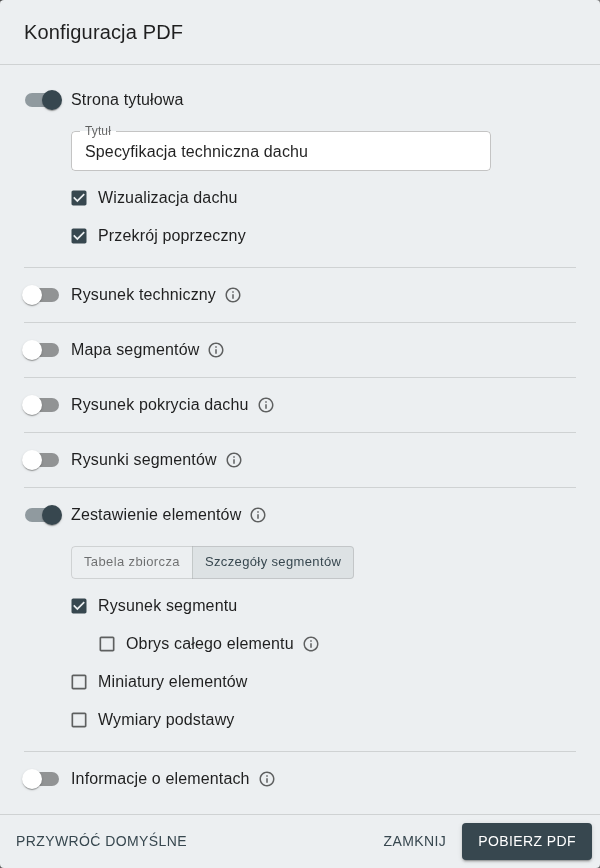

Konfiguracja PDF PRO ENTERPRISE

Przycisk Pobierz PDF na pasku daje zawsze wersję domyślną. Ikona suwaków obok otwiera okno, w którym sam wybierasz, co trafi do dokumentu. Konfiguracja jest dostępna w planach Pro i Enterprise oraz w okresie próbnym.

Każda część dokumentu ma własny przełącznik, a jej opcje pojawiają się dopiero po włączeniu. Części trafiają do pliku w kolejności z okna:

• Strona tytułowa – dane wykonawcy i inwestycji, parametry materiału i podsumowanie ilości. Możesz zmienić tytuł i pominąć wizualizację dachu albo przekrój.
• Rysunek techniczny – obrys dachu z wymiarami i odpływami, bez elementów. Przy kilku dachach każdy może dostać osobną stronę.
• Mapa segmentów – dach z ponumerowanymi segmentami na arkuszu A4. Rozpływy dostają osobną mapę.

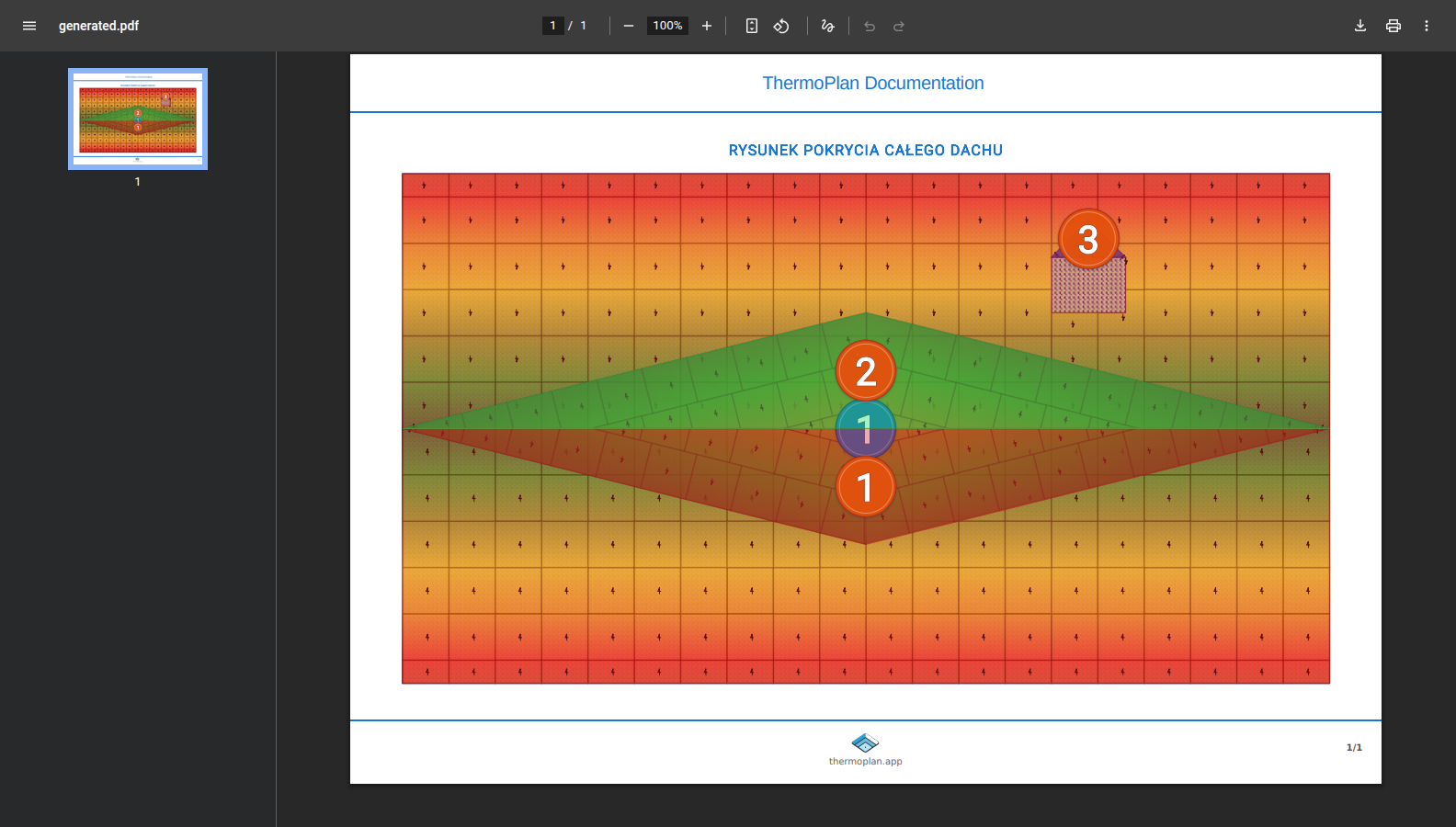

• Rysunek pokrycia dachu – cały dach z ułożonymi elementami.
• Rysunki segmentów – każdy segment na osobnej stronie.
• Zestawienie elementów – Tabela zbiorcza z ilościami dla całego dachu albo Szczegóły segmentów: strona na segment z powierzchnią, ilością materiału i tabelą elementów. Do tabel dodasz miniatury elementów i wymiary podstawy.
• Informacje o elementach – typy elementów z rysunkiem, opisem, wymiarami podstawy i wysokościami.

Rysunki mają podobne ustawienia:

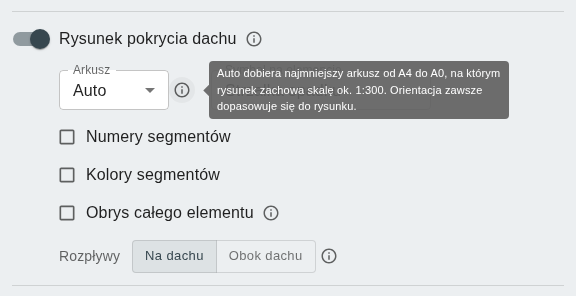

• Arkusz – format od A4 do A0. Auto wybiera najmniejszy arkusz, na którym rysunek zachowa skalę ok. 1:300. Orientacja zawsze dopasowuje się do rysunku.
• Symbol na elemencie – strzałka spadku, typ, typ wzdłuż spadku albo strzałka i typ.
• Obrys całego elementu – pełny kontur elementu, także tam, gdzie przycina go krawędź dachu.

Rysunek pokrycia dachu pokaże też numery i kolory segmentów. Rozpływy narysuje na dachu albo obok niego, żeby nie zasłaniały elementów pod spodem. Przy mniej oczywistych opcjach jest ikona informacji, która wyjaśnia je w dymku.

Pobierz PDF w oknie generuje dokument i zapamiętuje ustawienia w tej przeglądarce. Przywróć domyślne wraca do wersji domyślnej.
