Rozpływy

Wprowadzenie

Uwaga: w branży używa się również określenia kontrspadki. Dla spójności w ThermoPlan przyjęliśmy nazwę rozpływy.

Rozpływ to element dodawany w celu eliminacji zastoin wodnych na dachu. Może być również stosowany do optymalizacji zużycia materiału przy zachowaniu parametrów odprowadzania wody.

Włączanie rozpływów

Aby rozpływy były dostępne w edytorze, należy je wcześniej włączyć w ustawieniach zaawansowanych materiału spadkowego.

Następnie trzeba skonfigurować domyślne proporcje rozpływu (dla rozpływów na krawędzi) oraz domyślny procent spadku.

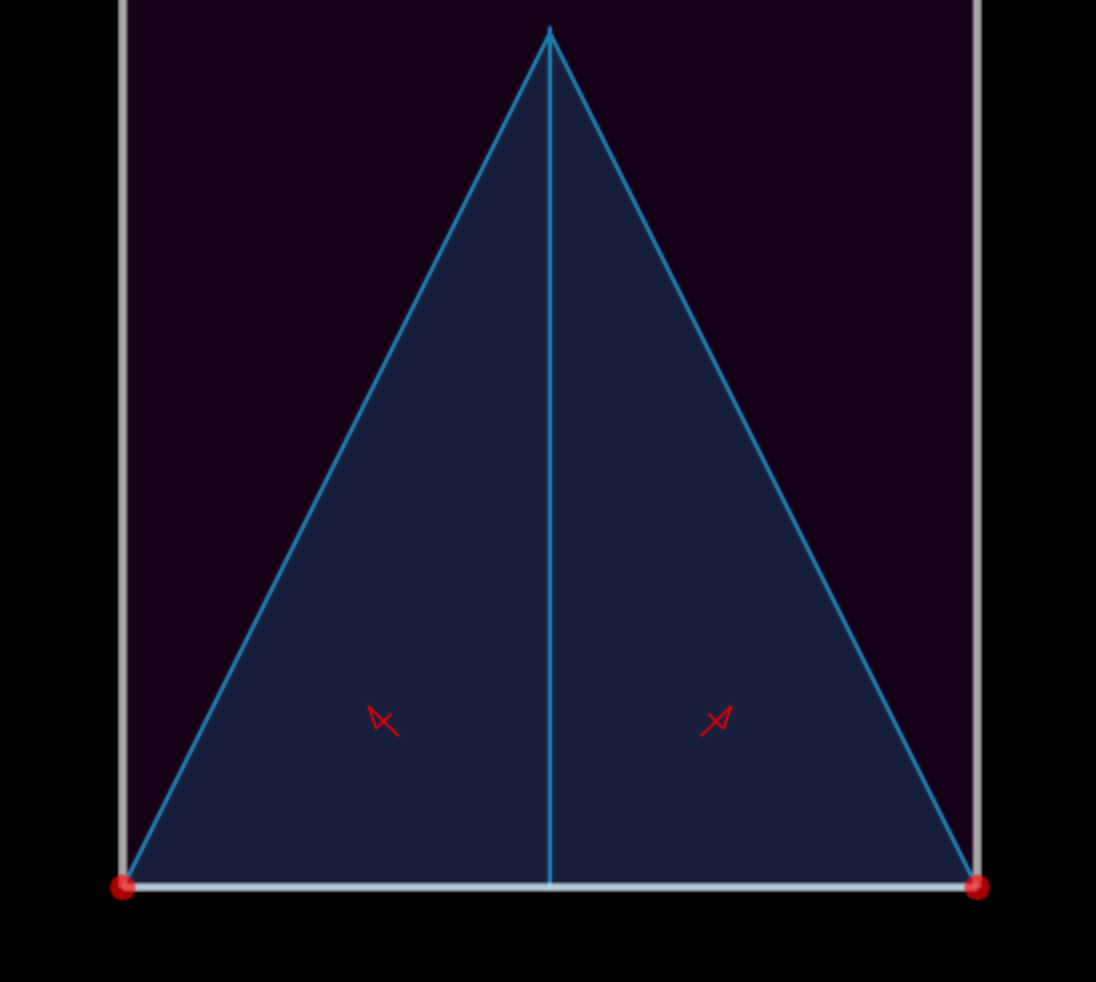

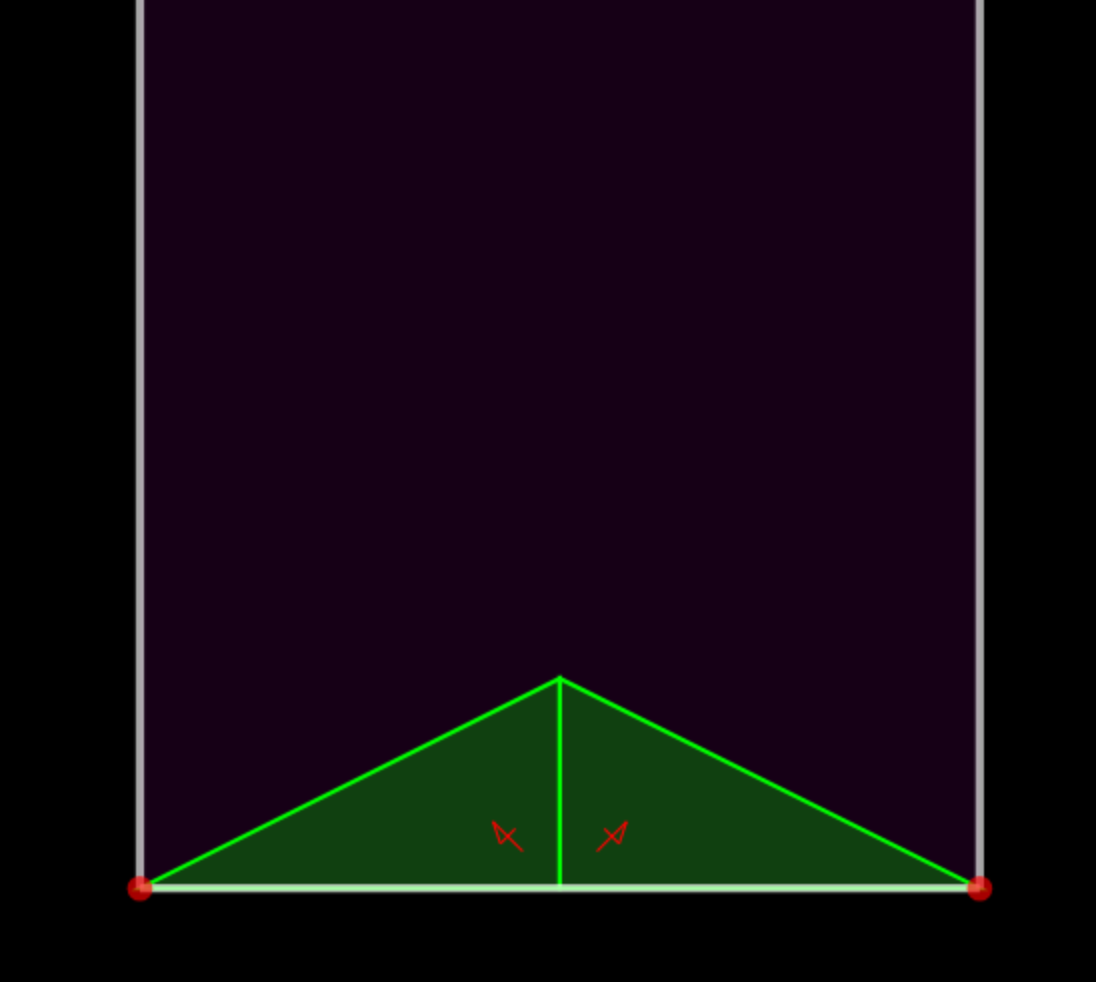

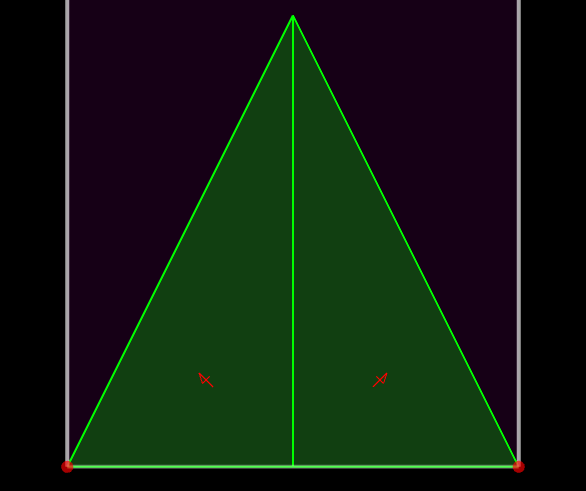

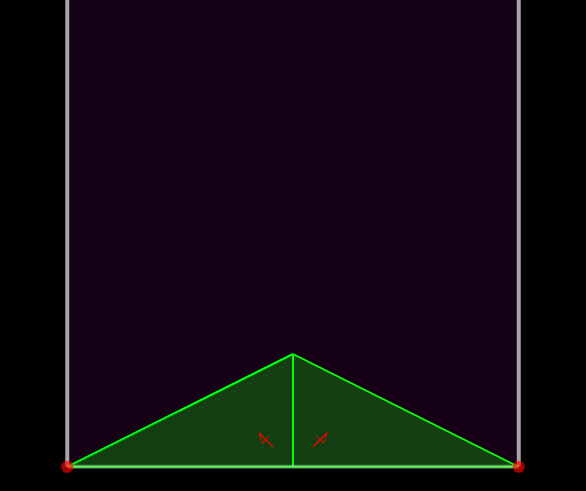

Proporcja rozpływu określa stosunek jego wysokości do połowy podstawy (A:B), jak pokazano na rysunkach poniżej.

Rozpływ na krawędzi

Rozpływ na krawędzi dodajemy, gdy chcemy odprowadzić wodę do krańców krawędzi i uniknąć tam zastoin. Wystarczy zaznaczyć krawędź, a następnie w panelu szczegółów kliknąć przycisk Dodaj rozpływ.

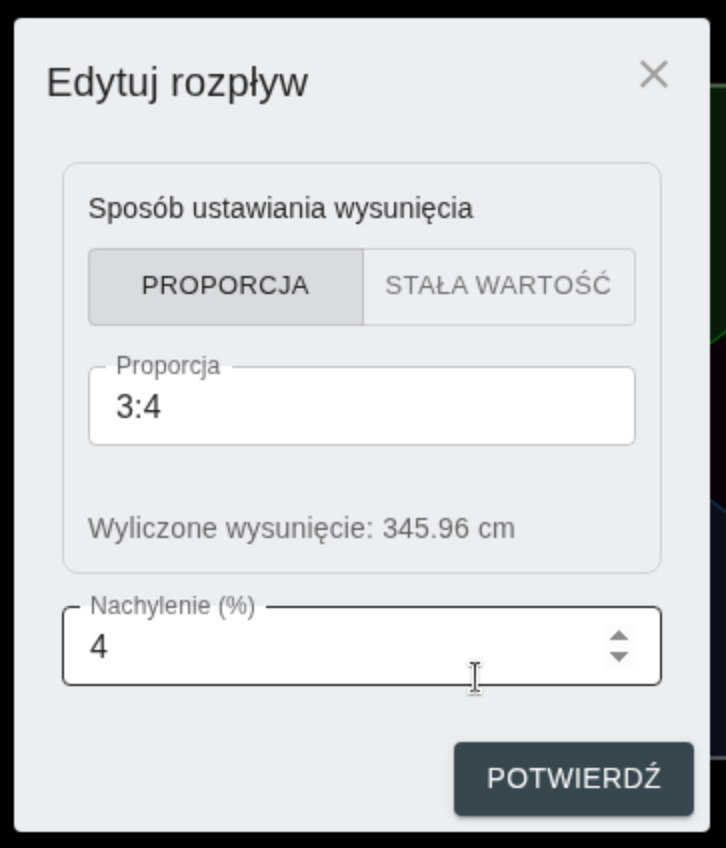

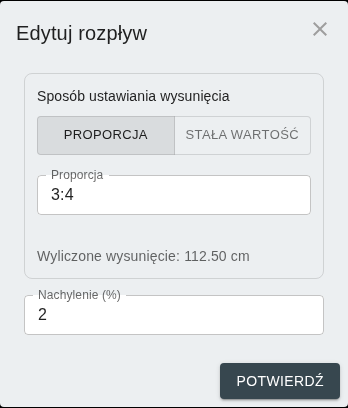

Utworzony w ten sposób rozpływ przyjmuje domyślne parametry ustawione w szczegółach materiału spadkowego — przypisane ma zarówno proporcje, jak i nachylenie. Wartości te można nadpisać, zaznaczając rozpływ i klikając Edytuj z poziomu panelu szczegółów.

Do wyboru są dwie opcje:

• Stała proporcja wysokości do podstawy — zwiększając długość podstawy, zwiększamy wysokość, która jest automatycznie dostosowywana, aby zachować proporcje.
• Stała wysokość — wysokość rozpływu pozostaje niezmienna niezależnie od długości podstawy.

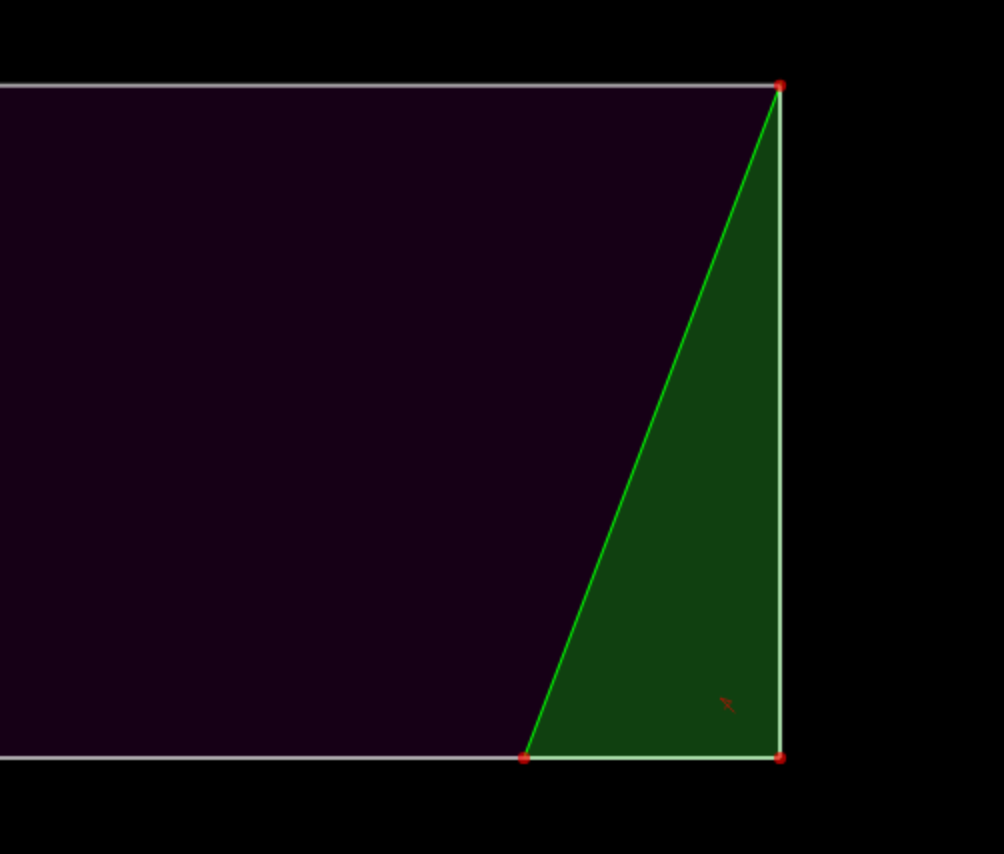

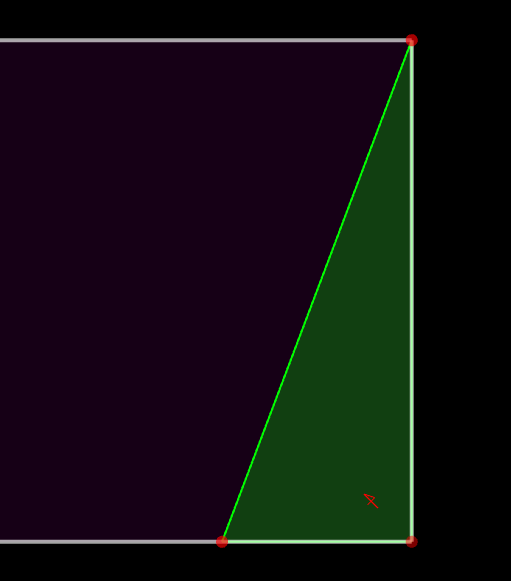

Rozpływ na narożniku

W przypadku gdy chcemy, aby woda odpływała od danego narożnika, zaznaczamy wierzchołek i klikamy Dodaj rozpływ.

Rozpływ taki wskazuje zadany kierunek spadku, a jego ramiona pokrywają całe sąsiednie krawędzie. Jeśli potrzebujemy, aby rozpływ pokrywał tylko część krawędzi, wystarczy podzielić ją na dwie mniejsze (np. klikając dwukrotnie na krawędź).

Rozpływy na osi spływu

Oś spływu to miejsce, w którym naturalnie tworzą się zastoiny wody. Również na osi spływu można dodawać rozpływy. System oferuje dwie podstawowe opcje.

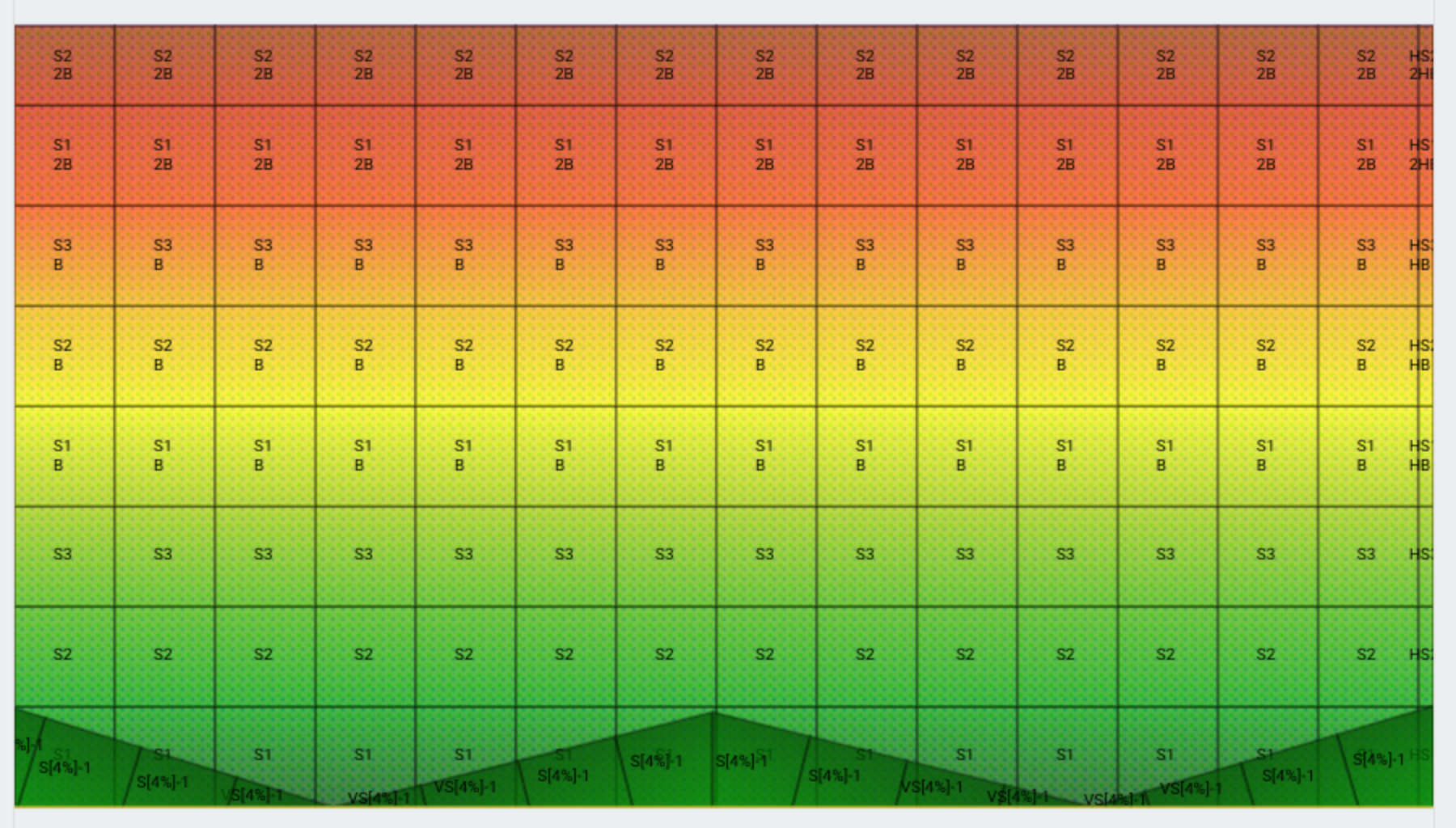

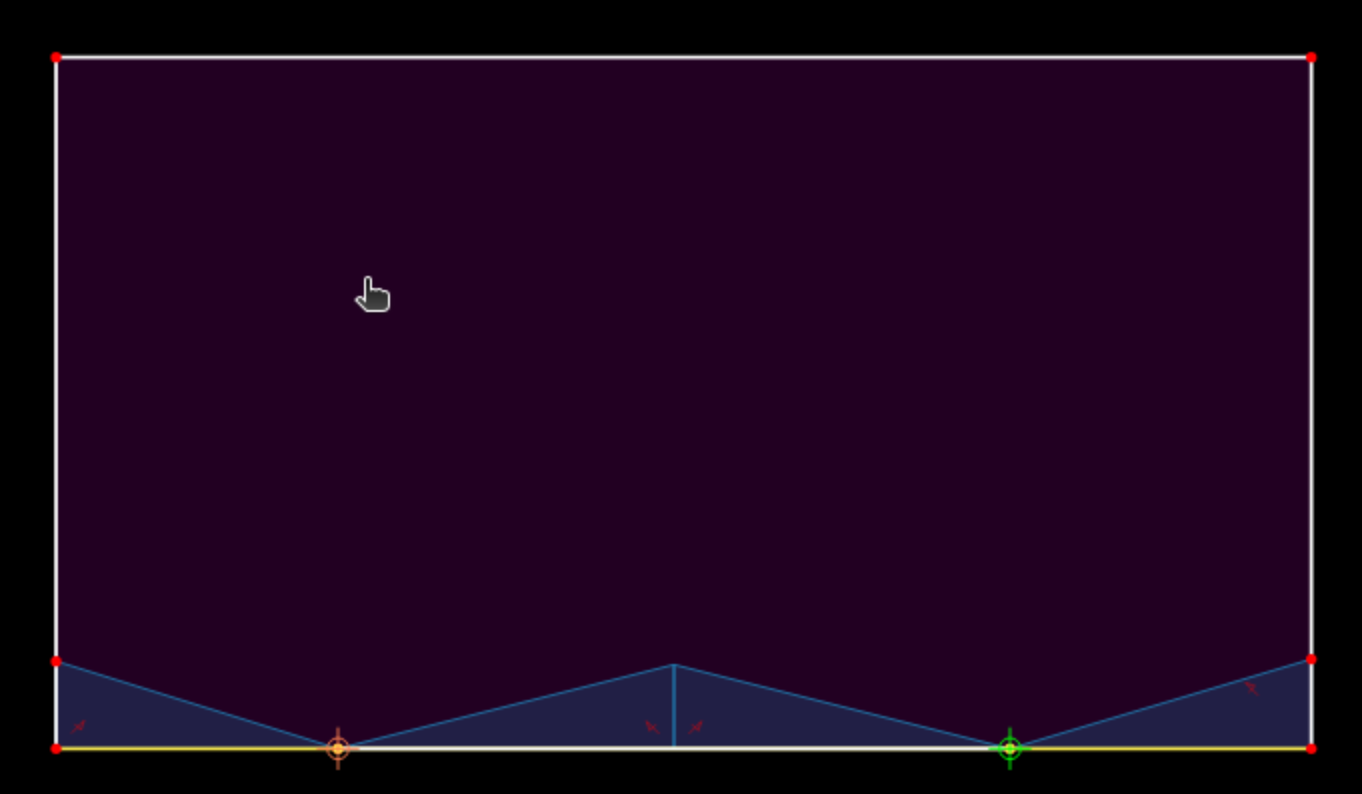

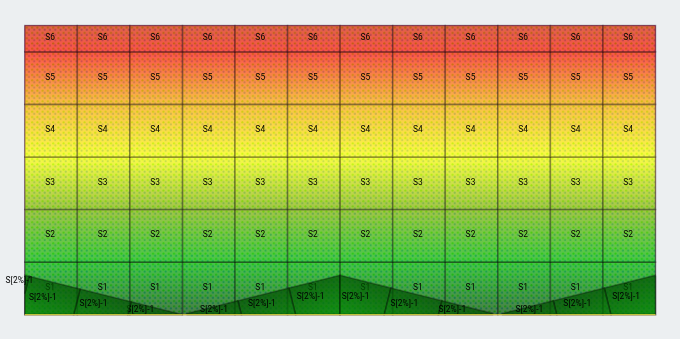

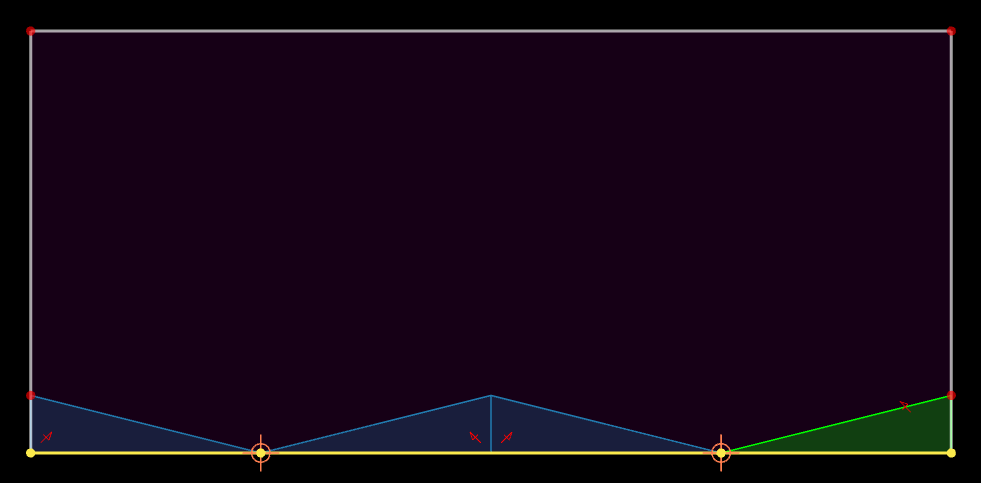

Oś spływu na krawędzi

W tym przypadku oś spływu zachowuje się podobnie do odpływu liniowego (rynny), ale umożliwia dodanie rozpływu. Dzięki temu możemy tworzyć pokrycia, w których cała woda spływa po powierzchni na jedną ze ścian, a następnie mniejsze rozpływy rozprowadzają ją do odpływów punktowych.

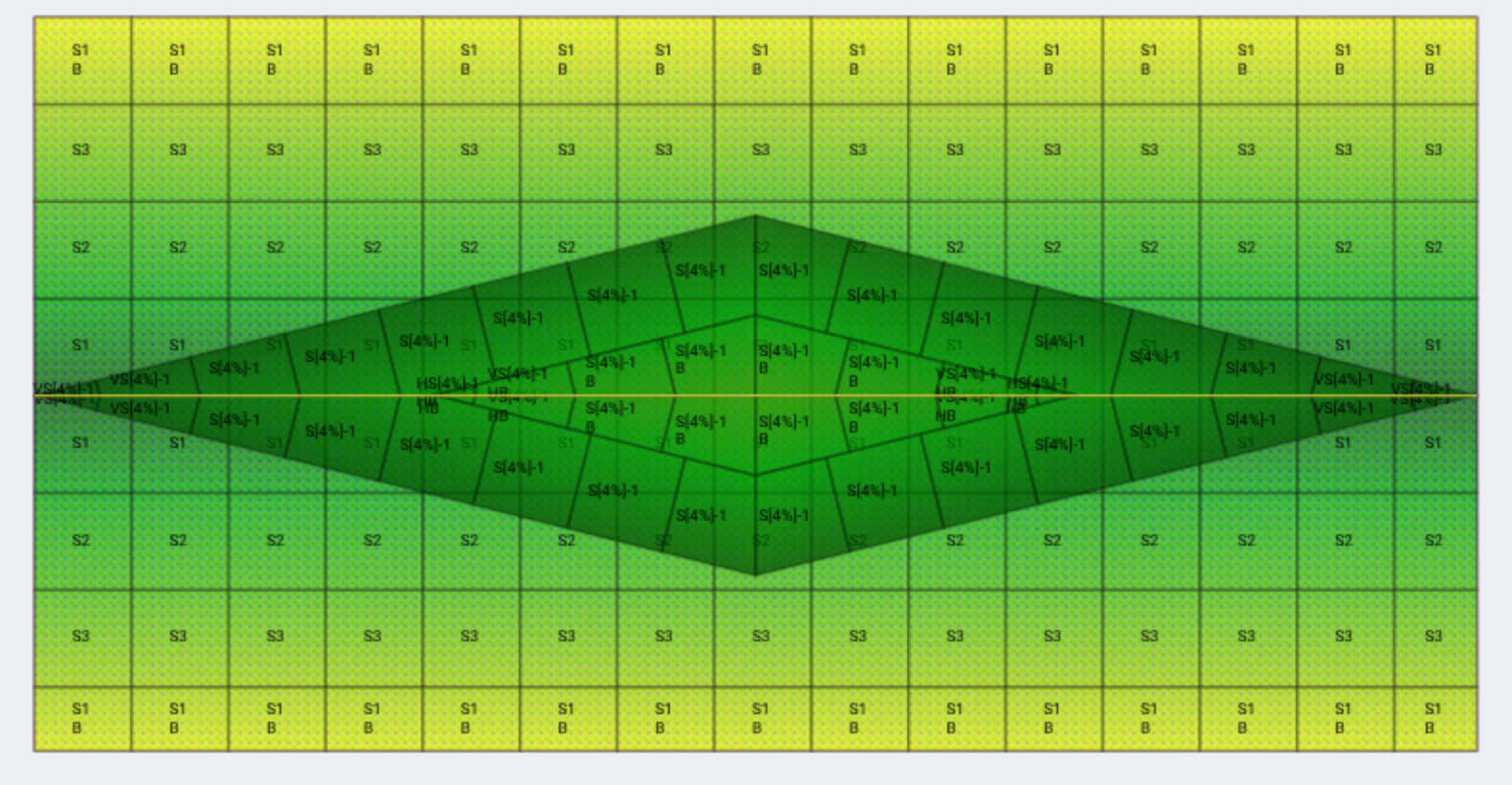

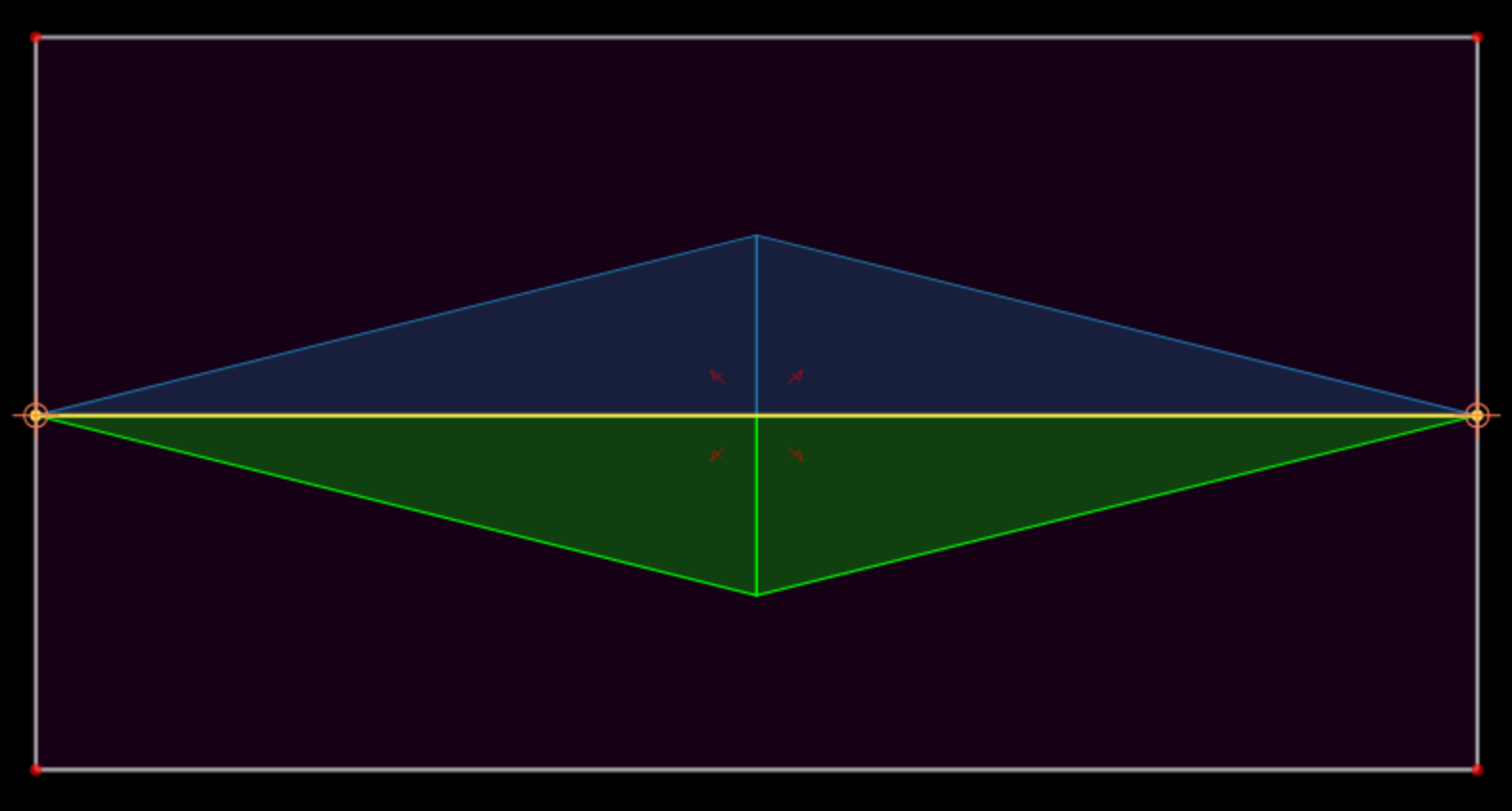

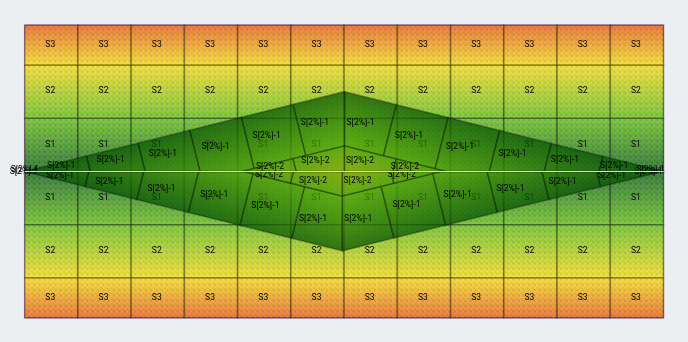

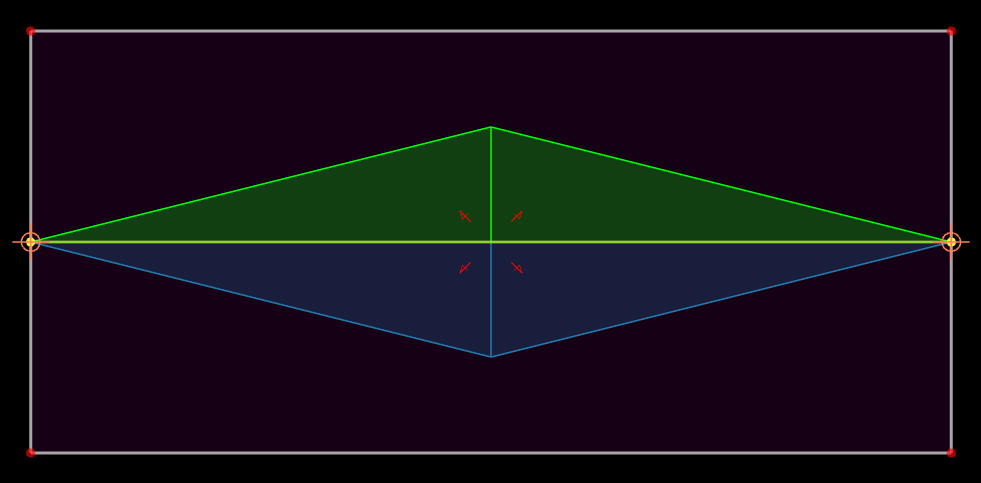

Oś spływu wewnątrz dachu

Dodanie rozpływu na takim elemencie powoduje fizyczne dodanie dwóch rozpływów krawędziowych — po obu stronach osi spływu — które można edytować niezależnie.
